Altera Cyclone® 10 LP 系列中的 10CL006YU256C8G，以65nm低功耗工艺、6272个逻辑单元和176个通用I/O，
一、产品概述：FPGA设计
10CL006YU256C8G是Altera（现为Intel旗下）Cyclone 10 LP家族中的入门级至中端型号。Cyclone 10 LP系列延

续了Cyclone FPGA系列在低功耗器件领域的领导地位，专门针对大批量、成本敏感型应用进行了优化。与动辄数

十万逻辑单元的高端FPGA不同，10CL006的定位清晰而务实：它不追求极致的算力密度，而是在功耗、成本、I/O

密度和设计灵活性四个维度上寻求最优解。
这颗器件采用256引脚超细线球栅阵列封装，尺寸仅为14mm×14mm，焊球间距0.8mm，非常适合空间受限的嵌入

式板卡设计。其核心电压仅为1.2V，支持表面贴装，工作温度范围覆盖0°C至85°C的商用级区间。
二、核心技术参数：数据背后的设计逻辑

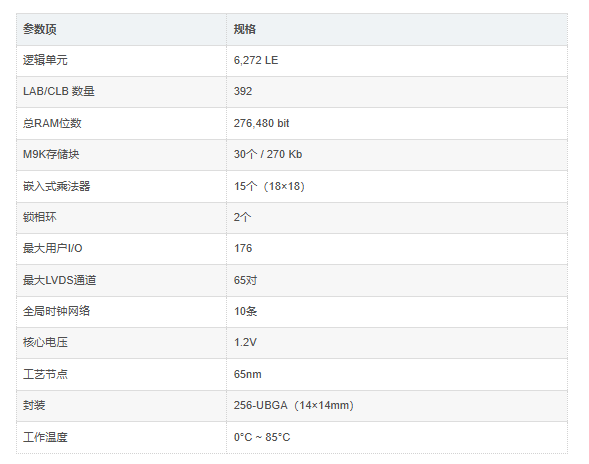

10CL006YU256C8G的核心资源规格如下：

392个LAB和6,272个逻辑单元构成了这颗器件的“算力基底”。以FPGA的逻辑密度来衡量，这个规模并不算大，但

它的价值恰恰在于“够用”——对于I/O扩展、协议桥接、传感器数据预处理等任务，过多的逻辑资源只会带来不必要

的静态功耗和芯片面积浪费。
276,480 bit的片上RAM（约34KB）配合30个M9K存储块，为数据缓冲和小规模FIFO提供了充足的空间。15个嵌入

式18×18乘法器则赋予了器件基本的DSP处理能力，可用于简单的滤波、乘累加运算或传感器数据校正。
176个通用I/O和65对LVDS通道是这颗器件最突出的接口优势。在256引脚封装中，高达176个引脚可用于用户I/O，

使得10CL006YU256C8G在同类低功耗FPGA中拥有极高的引脚利用率。65对LVDS差分通道支持高速串行数据传输，

可直接用于摄像头接口、显示屏连接或板间高速互连，无需额外的串行/解串器芯片。
2个锁相环支持时钟倍频、分频和相位调整，为系统提供灵活的时钟管理能力。10条全局时钟网络确保关键时序信号

的低偏斜分发。
三、核心优势：低功耗背后的工程智慧
优势一：65nm低功耗工艺，静态功耗降低50%
Cyclone 10 LP基于经过功率优化的65nm低功耗工艺，与前代Cyclone V FPGA相比，核心静态功耗降低达50%-。这

一数据意味着，在需要长期上电运行的工业控制和嵌入式系统中，10CL006YU256C8G能够显著降低系统的待机功耗，

减少散热压力。器件支持1.2V和1.0V两种核心电压选项，进一步为低功耗设计提供了灵活性-。热插拔兼容性无需外部

元件或特殊设计，简化了系统电源架构。
优势二：176个I/O引脚，小封装中的接口密度之王
在14mm×14mm的封装内提供176个用户I/O，这一I/O密度在同等封装尺寸的低功耗FPGA中极为突出。对于需要大量

GPIO进行传感器阵列采集、多路执行器控制或并行总线接口的应用，10CL006YU256C8G能够以单芯片替代多颗I/O扩

展芯片，显著简化PCB布局和BOM管理。
优势三：65对LVDS通道，高速差分传输无需外挂
65对LVDS通道的配置使这颗入门级FPGA具备了连接高速外设的能力。在工业视觉、医疗成像和广播视频处理等场景

中，LVDS是摄像头和显示屏的常用接口标准。10CL006YU256C8G可以直接驱动或接收LVDS信号，减少了额外的接口

转换芯片需求。
优势四：无需外部配置器件的灵活性
作为SRAM型FPGA，10CL006YU256C8G支持多种配置方式，包括主动串行、被动串行和JTAG。设计者可以根据系统

架构灵活选择配置方案。对于需要现场升级逻辑功能的应用，FPGA的可重配置特性意味着硬件可以“随需而变”，这在标

准不断演进或功能需要后期扩展的场景中具有显著优势。
四、技术对比：10CL006YU256C8G 在竞品中的位置

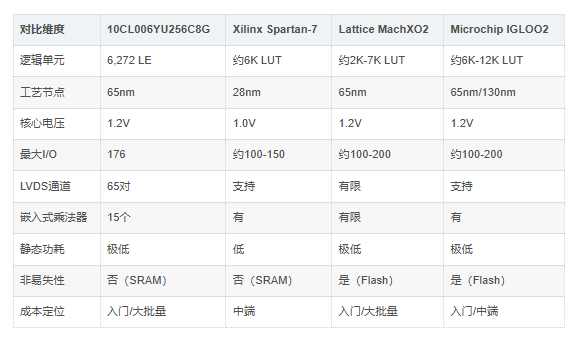

以下将10CL006YU256C8G与几款常见的低功耗FPGA/CPLD方案进行对比：

与Xilinx Spartan-7的对比：Spartan-7采用更先进的28nm工艺，在逻辑密度和时序性能上具有优势，内部运行频率可达400MHz

以上。但Spartan-7对传统I/O电压的支持相对有限，开发工具链的学习曲线也更为陡峭。10CL006YU256C8G虽然在工艺

节点上稍显“老旧”，但其65nm工艺带来的成本优势和成熟的开发工具链，使其在成本敏感型项目中更具竞争力。
与Lattice MachXO2的对比：MachXO2同样基于65nm工艺，且具有Flash非易失性配置的优势——上电即工作，无需外部配

置芯片。但MachXO2在LVDS通道数量和嵌入式乘法器资源上通常弱于10CL006YU256C8G，对于需要高速差分接口或基

本DSP处理的应用，10CL006是更合适的选择。
与Microchip IGLOO2的对比：IGLOO2在低功耗和安全性方面表现突出，但成本通常高于Cyclone 10 LP系列。

10CL006YU256C8G的176个I/O引脚在接口密度上具有明显优势。
总结：如果设计需要非易失性、上电即工作，MachXO2或IGLOO2更合适；如果追求极致时序性能，Spartan-7是更优选

择；但如果核心诉求是低成本、高I/O密度、低静态功耗和成熟的开发体验，10CL006YU256C8G处于一个难以被替代的位置。
五、主要应用领域
 I/O扩展与接口桥接
这是10CL006YU256C8G最直接、最广泛的应用场景。当主控MCU的GPIO资源不足，或需要在不同电压域、不同协议之

间进行信号转换时，FPGA的灵活I/O可以充当“万能接口层”。例如，将并行摄像头接口转换为串行输出，或在SPI、I2C、

UART等多种协议之间实现透明桥接。
工业电机与运动控制
Cyclone 10 LP器件被明确推荐用于工业电机控制和运动控制应用-。10CL006YU256C8G的多个PWM输出、嵌入式乘法器

和高速I/O，使其能够实现多轴步进电机或BLDC电机的控制逻辑，包括位置环、速度环的硬件加速，减轻主控处理器的负担。
传感器融合与数据预处理
在工业物联网和智能传感系统中，多路传感器数据需要实时采集、滤波和融合。10CL006YU256C8G可以在硬件层面并行处

理多通道ADC数据，执行均值滤波、阈值判断和异常检测，将预处理后的“干净数据”发送给主处理器，而非原始数据流。
工业自动化与控制系统
Cyclone 10 LP系列的目标市场明确包括工业自动化与控制。10CL006YU256C8G可用于PLC扩展模块、工业仪器仪表的逻辑

控制、系统I/O扩展以及嵌入式仪器等场景，其低静态功耗和宽温度适应性使其适合长期部署在工业现场。
汽车电子
Cyclone 10 LP同样被定位为适合汽车市场，可用于汽车视频处理等场景。虽然10CL006YU256C8G的商用级温度范围（0°C~85°C）

限制了其在引擎舱等高温区域的直接使用，但在车厢内的信息娱乐系统、摄像头数据处理和车身控制模块中，这颗器件

仍有用武之地。
 广播、有线与无线通信
在通信设备中，10CL006YU256C8G可用于协议转换、时钟管理和数据路径切换。其LVDS通道适合板间高速互连，低功耗特

性则有助于降低通信设备的散热需求和运营成本。
10CL006YU256C8G逻辑芯片，176个I/O、65对LVDS通道和15个乘法器，65nm工艺的FPGA
