在便携设备、工业手持终端、POS 收银机、相机等人机交互方案中，电阻屏方案长期面临痛点：主控算力占用高、ESD 静电击穿、

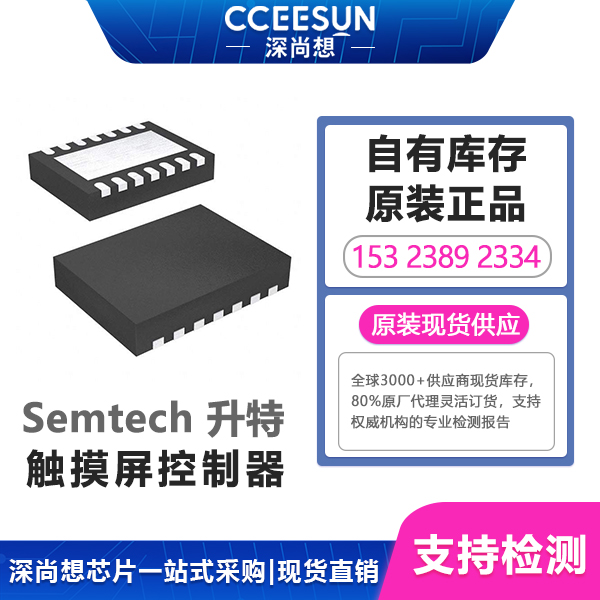

功耗高、通信接口选择受限。SX8652IWLTRT 是 Semtech 升特 SX865x 系列SPI 接口 4 线电阻触摸屏控制器，集成 12 位高精度

ADC，片内集成 ±15kV HBM ESD 防护，超低功耗，专门为电阻式触摸屏设计，自带触摸预处理算法，减轻 MCU 运算负担，是手持

设备、工业 HMI、便携式仪器的电阻触控芯片。

一、产品详细参数
型号：SX8652IWLTRT（SEMTECH 升特） 器件类型：4 线电阻触摸屏控制器 封装：WLCSP 裸片级封装（IWL），卷带 TR 包装 核

心 ADC：12 位高精度模数转换器，坐标采集精度高，支持触摸压力检测 触摸屏类型：仅支持 4 线电阻触摸屏 通信接口：SPI 串行接

口（区别同系列 I2C 版本） 供电电压：1.65V~3.7V 单电源供电，适配锂电池供电系统 功耗：活动模式典型 23μA；待机zui低 0.4μA，

深度休眠功耗极低 静电防护：触摸输入引脚内置 ±15kV HBM ESD 防护，无需外部 ESD 器件 内置算法：片上触摸预处理、滤波、去

抖动，直接输出坐标，降低主机负载 工作温度：-40℃ ~ +85℃工业级温度范围 功能：X/Y 坐标采集、触摸压力测量、触摸中断触发；

支持多档采样速率，可在功耗与刷新率之间灵活权衡 配套特性：中断引脚，触摸事件主动通知 MCU，无需轮询；支持多模式配置，

可动态切换高速采集 / 低功耗休眠模式
二、产品核心优势介绍
1. SPI 高速接口，适配高速主控，数据吞吐更快
SX8652 采用 SPI 接口，相比同系列 I2C 版本，传输速率更高，适合需要快速刷新触摸坐标的场景。高速采集场景下，坐标刷新延迟更

低，手写、滑动操作更加流畅，适合高速响应的手持终端。SPI 接口也更容易接入 FPGA、高速 MCU，拓展板卡设计方案。
2. 内置 12 位 ADC + 片上预处理，大幅释放 MCU 算力
很多电阻屏方案依靠 MCU 读取原始模拟数据，软件滤波、坐标计算，占用大量 CPU 资源。SX8652 自带 ADC 与硬件预处理算法，内部

完成滤波、去抖、坐标转换，直接输出处理完成的 X/Y 坐标与触摸压力值。MCU 不需要做复杂运算，仅读取结果即可，降低对主控性能

要求，可用更低规格 MCU。
3. 片上 ±15kV ESD 防护，简化外围保护电路
触摸面板是静电最容易侵入的位置，普通触控方案需要额外增加 TVS、ESD 防护器件。SX8652 触摸引脚集成 ±15kV HBM 静电防护，

满足手持设备严苛静电测试。
4. 超低功耗，适配电池供电便携设备
1.65~3.7V 宽电压，wan美匹配单节锂电池。待机低至 0.4μA，休眠模式功耗极小，设备闲置时几乎不耗电，大幅延长便携设备电池续航。

可动态切换采样速率：高速模式用于触控操作，无触摸时自动进入低功耗，兼顾交互流畅度与续航。
5. 宽温稳定，支持压力检测，适配工业场景
-40~+85℃全温区稳定工作，高低温环境下坐标漂移小。除了 X/Y 坐标，同时采集触摸压力，可识别轻触、重压，拓展交互逻辑，适合工

业手持终端、POS 机等需要压力识别的设备。中断输出机制，触摸发生时触发 IRQ，MCU 不需要持续轮询，进一步降低系统功耗。
三、同系列型号对比（SX8650 / SX8651 / SX8652）
同属 Semtech SX865x 电阻触控控制器，内核、ADC、ESD、功耗指标基本一致，差异集中在通信接口、多点触摸能力，硬件 PCB 布局

可复用，固件按需修改。
SX8652IWLTRT：SPI 接口，支持 4 线电阻屏，单点触摸。优势是 SPI 高速传输，适合高速采集、FPGA 对接场景，无多点触摸功能，成

本更优。
SX8650：I2C 接口，单点触摸。I2C 总线占用引脚少，适合引脚资源紧张的 MCU；但传输速率低于 SPI。
SX8651：I2C 接口，支持 4 线电阻屏双点触摸与手势识别（缩放、旋转），适合需要多点手势的设备，成本更高。
四、与同类型技术横向对比
1. SX8652 电阻触控控制器 VS 分立 ADC+MCU 软件采样电阻屏方案
分立方案：MCU 外接 ADC 采集模拟信号，软件做滤波、坐标换算，CPU 占用高，代码开发量大，ESD 防护需要外部 TVS，调试周期长。

SX8652：单芯片集成 ADC、硬件滤波、坐标运算，自带 ESD，MCU 只读取最终坐标，代码简单，CPU 负载低。短板：仅支持 4 线电阻

屏，不支持电容屏；电容触控需求要选用电容触控芯片。
2. 电阻屏控制器 SX8652 VS 电容触控 IC
电容触控 IC 支持多点、手势，但是对潮湿、水滴、厚盖板敏感，在油污、潮湿工业环境容易误触；盖板厚度受限。 SX8652 搭配电阻屏，

可支持厚盖板、手套触摸，油污、潮湿环境依然稳定，适合工业、POS、户外手持设备；缺点是仅单点触摸，无多点手势。
3. SX8652 VS 国产同类电阻触控芯片
国产同类型电阻触控芯片在基础坐标读取上可以实现基础功能，但 ESD 防护大多需要外部 TVS，缺少片上硬件预处理，大量滤波算法依

赖 MCU 软件实现，高噪声工业环境容易出现跳点、漂移。SX8652 内置 15kV ESD 和硬件滤波算法，抗干扰更强，长期量产稳定性经过多

年市场验证，降低整机 EMC / 静电测试风险。
4. SPI 接口 SX8652 VS I2C 版本 SX8650
I2C 引脚少，但是总线速率上限低，高刷新率场景坐标延迟大；SPI 版本 SX8652 传输更快，适合高速滑动、手写轨迹采集，适合需要流

畅手写的设备；代价是占用更多 IO 引脚。
五、应用领域及对应优势
1. 工业手持终端、便携式检测仪器
场景：工业手持 HMI、便携式检测仪、手持数据采集终端。 优势：-40~85℃宽温，手套触摸可用；内置 ESD，车间静电环境稳定；超低

功耗延长电池续航；SPI 高速接口保证手写、滑动流畅。
2. POS 收银终端、票据打印机人机面板
场景：收银机、便携式移动 POS、打印机操作面板。 优势：电阻屏耐油污，餐饮、零售潮湿油污环境稳定；片上 ESD，减少外部器件；

压力检测识别触摸轻重，降低误触发；中断触发降低整机功耗。
3. 数码相机、摄像机、便携导航设备
场景：相机后背触控屏、便携导航仪、数码相框。 优势：锂电池低功耗设计，延长设备续航；硬件预处理降低主控负担，主控可以选用

低成本 MCU；WLCSP 小封装，节省设备内部空间。
4. 医疗手持设备、便携式监护仪器
场景：手持医疗检测设备、便携式生命体征仪器。 优势：低噪声坐标采集，触摸稳定无跳点；宽电压适配电池供电；片上 ESD，提升整

机可靠性，简化医疗产品安规设计。
5. 游戏机、便携工控小面板
场景：手持游戏机、小型工业控制面板。 优势：SPI 高速接口，滑动响应快；低功耗设计；抗静电能力强，适合频繁触摸操作。
六、总结
SX8652IWLTRT 是Semtech 升特面向 4 线电阻触摸屏、SPI 接口的低功耗触控控制器。SX8652 把 12 位 ADC、硬件滤波、坐标换算、±15kV

片上 ESD 全部集成在一颗 WLCSP 小封装芯片内，SPI 高速接口满足高刷新率需求，超低功耗适配电池类便携设备。
在工业手持终端、POS 机、相机、便携仪器等场景，当项目选用 4 线电阻屏、需要高速坐标读取、手套触摸、恶劣环境稳定触控，

SX8652IWLTRT 是成熟可靠的电阻触控控制方案。
