在网络通信设备的设计中，物理层收发器（PHY）是连接数字世界与物理世界的“最后一公里”——它将MAC层的

数据转换为可在双绞线或光纤上传输的电信号，是网络通信的基石。无论是工业以太网交换机、无线路由器、网

络打印机，还是电缆调制解调器和机顶盒，都离不开一颗稳定、可靠、高效的PHY芯片。
然而，在实际的嵌入式网络设计中，工程师常常面临两难选择：追求高性能意味着更高的功耗和更复杂的PCB设

计；追求低功耗和兼容性则可能在可靠性和环境适应性上做出妥协。特别是在工业控制、户外设备等对稳定性和

环境适应性有较高要求的场景中，一颗能够兼顾性能、功耗、可靠性和易用性的PHY芯片，往往是项目成功的关

键。
Inphi Corporation（原Cortina Systems）WJLXT972ALC.A4 是单端口10/100Mbps以太网物理层收发器（PHY）。

它采用先进的CMOS工艺制造，在64引脚LQFP封装内集成了完整的物理层收发功能，支持10BASE-T和100BASE-TX

双速率标准。凭借300mW的典型低功耗、MII/RMII灵活接口、自动协商与并行检测、集成滤波与基线漂移校正等

卓越特性，WJLXT972ALC.A4为各类网络通信设备提供了一套高性能、低功耗、高可靠性的物理层解决方案。
一、产品介绍：单端口10/100Mbps以太网PHY收发器的性能之选
WJLXT972ALC.A4是Inphi Corporation（原Cortina Systems，后被Marvell收购） 推出的一款单端口10/100Mbps

快速以太网物理层收发器（PHY），作为WJLXT971系列的升级优化型号-。该器件采用64引脚LQFP封装，兼容

2.5V和3.3V双电源供电。

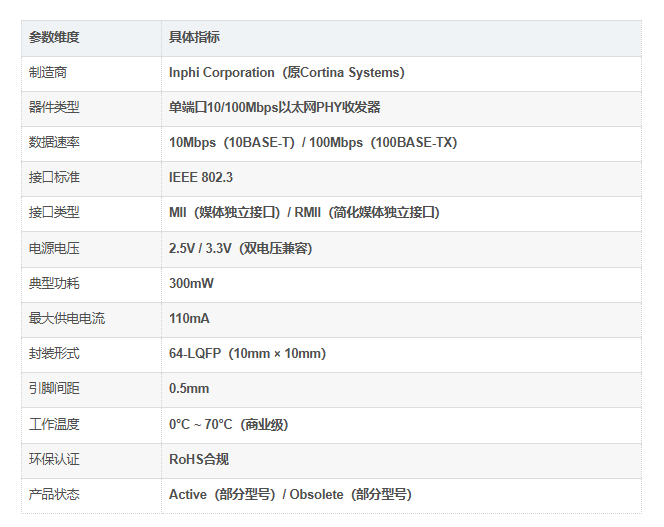

核心参数一览

WJLXT972ALC.A4是一款高度集成、性能可靠的单端口10/100Mbps快速以太网物理层收发器（PHY），支持MII

（媒体独立接口）和RMII（简化媒体独立接口），兼容2.5V和3.3V双电源供电，实现10/100Mbps以太网信号的收

发功能。该器件已被广泛部署于工业控制、网络设备、环境严苛的非消费级场景等网络通信设备应用中。
二、核心工作原理：物理层信号收发与智能协商
WJLXT972ALC.A4的核心工作原理可以概括为“数字到模拟的转换与智能链路协商”。
1. 信号收发流程
在发送方向，PHY芯片从MAC控制器通过MII接口接收并行数字数据，经过4B/5B编码（100Mbps模式）或曼彻斯

特编码（10Mbps模式），再通过数模转换和线路驱动，将数字信号转换为适合在双绞线上传输的差分电信号。
在接收方向，PHY芯片从RJ-45接口接收双绞线上的模拟差分信号，经过自适应均衡、基线漂移校正、时钟恢复

和模数转换，最终通过MII接口将恢复的数字数据传递给MAC控制器。
2. 自动协商与智能链路建立
WJLXT972ALC.A4支持IEEE 802.3标准的自动协商（Auto-Negotiation）和并行检测（Parallel Detection） 。当

设备上电或链路重新建立时，PHY会自动与链路对端进行能力交换，智能匹配最佳的工作速度（10Mbps或100Mbps）

和双工模式（半双工或全双工）。这一机制显著简化了网络配置，提高了系统的兼容性和易用性。
3. 介质访问控制
器件支持CSMA/CD（载波监听多路访问/冲突检测）半双工模式和全双工模式，可根据网络拓扑和链路对端的能

力自动选择合适的工作模式。
三、核心优势：六大维度定义10/100Mbps PHY新标杆
优势一：低功耗设计——300mW典型功耗，绿色节能的标杆
WJLXT972ALC.A4的典型功耗仅300mW。这一超低功耗特性使其在嵌入式设备、便携式产品和电池备份应用中

具有显著优势。器件支持正常、休眠、断电三个功耗状态，可满足绿色节能设计规范以及电池备份类应用的需求。

对于需要7×24小时不间断运行的网络设备而言，低功耗意味着更低的散热需求和更长的设备寿命。
优势二：灵活的接口支持——MII/RMII双模式，适配各类MAC控制器
WJLXT972ALC.A4提供标准的MII（媒体独立接口） ，便于与各种10/100以太网MAC控制器连接。同时支持RMII

（简化媒体独立接口） 选项，为需要减少引脚数量的紧凑设计提供了灵活选择。这种双接口模式使其能够适配从

高端工业控制器到低成本消费级SoC的各类MAC方案。
优势三：自动协商与并行检测
器件支持IEEE 802.3标准的自动协商和并行检测。自动协商功能使设备能够自动识别链路对端的能力，智能匹配

最佳的工作速度和双工模式。并行检测则确保在对端不支持自动协商的情况下，仍能通过检测链路脉冲来判断对

端的工作模式。这一特性大幅简化了网络配置，提高了设备的即插即用能力。
优势四：高集成度设计
WJLXT972ALC.A4在芯片内部集成了滤波电路，确保IEEE 802.3标准的兼容性。这意味着工程师无需在PCB上额

外布置复杂的外部滤波网络，显著降低了BOM成本和PCB面积。
器件还集成了稳健的基线漂移校正（Baseline Wander Correction）功能。在长距离双绞线传输中，信号可能因变

压器耦合而产生基线漂移——这一校正功能可有效恢复信号质量，确保长距离传输的可靠性。
优势五：丰富的调试与配置接口——JTAG边界扫描 + MDIO可编程
WJLXT972ALC.A4支持JTAG边界扫描（Boundary Scan） ，方便故障诊断和维护。在复杂的系统级调试中，工

程师可通过JTAG调试链直接访问物理层内部逻辑，快速定位链路问题。
器件还提供MDIO串行接口，支持通过寄存器灵活配置工作参数。工程师可以通过MDIO接口实时监控链路状态、

调整PHY工作模式、读取错误统计信息，提升了系统的可调性和可维护性。
优势六：集成可编程LED驱动器
WJLXT972ALC.A4集成了可编程LED驱动器，可用于指示链路状态、活动状态和速度信息。工程师可以根据产

品设计需求灵活配置LED的亮灭模式，无需外接额外的LED驱动电路，进一步简化了PCB设计。

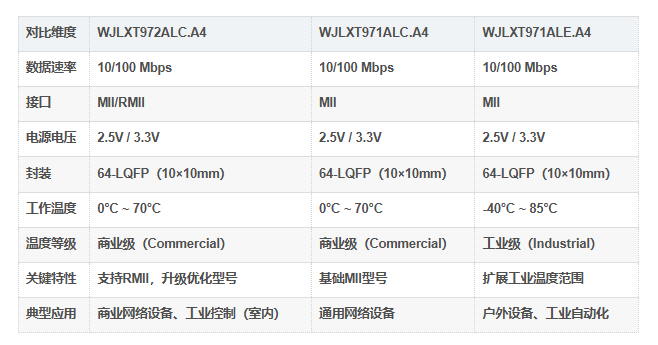

四、同系列型号对比：精准定位，按需选择
Inphi/Cortina的LXT972/971系列PHY产品覆盖不同的温度等级和封装形式。WJLXT972ALC.A4是该系列中的商

业级标准型号

WJLXT972ALC.A4作为WJLXT971系列的升级优化型号，继承了同尺寸与I/O引脚布局，软件配置也相似，主要

将核心RX接收器与信号调理进行了升级。
五、产品应用领域：从网络设备到工业控制的广泛覆盖
WJLXT972ALC.A4凭借其10/100Mbps双速率、300mW低功耗、MII/RMII灵活接口、自动协商与高集成度等综合

优势，在众多网络通信应用场景中发挥着不可替代的作用-。
1. 网络接口卡（NIC）与嵌入式网络设备（核心应用）
应用场景：组合10BASE-T/100BASE-TX网络接口卡（NICs）、嵌入式网络模块、PC网络适配器
核心价值：WJLXT972ALC.A4是网络接口卡设计的理想PHY选择。其自动协商功能可简化配置、提高兼容性；

低功耗特性降低了网卡的散热需求；MII接口便于与各类MAC控制器连接。
2. 无线接入点与路由器
应用场景：无线路由器、无线接入点（AP）、企业级网关、家庭网关
核心价值：在无线接入点和路由器中，WJLXT972ALC.A4用于有线以太网端口的物理层连接。其10/100Mbps双

速率适配各类宽带接入环境；自动协商确保与上游设备（如光猫、交换机）的无缝连接；低功耗特性降低了长期

运行的电费成本和散热负担-。
3. 工业控制与工厂自动化
应用场景：工业以太网交换机、PLC通信接口、工业传感器网络、远程I/O模块
核心价值：工业环境对网络设备的可靠性和稳定性有着严苛要求。WJLXT972ALC.A4的高集成度减少了外部元件

数量，降低了故障率；基线漂移校正确保了长距离工业布线的信号质量；JTAG边界扫描方便了现场维护和故障诊

断。该器件已被广泛部署于工业控制、环境严苛的非消费级场景。
4. 网络打印机与办公设备
应用场景：网络打印机、多功能一体机、网络扫描仪
核心价值：办公设备需要稳定可靠的网络连接和较低的功耗。WJLXT972ALC.A4的低功耗特性符合办公设备的节

能要求；自动协商确保与各类网络交换机的兼容性；集成LED驱动器可直观指示网络状态。
5. 电缆调制解调器与机顶盒
应用场景：电缆调制解调器（Cable Modem）、IPTV机顶盒、数字视频录像机
核心价值：在宽带接入和家庭娱乐设备中，WJLXT972ALC.A4用于提供稳定的以太网物理层连接。其高集成度适

合消费电子产品的紧凑PCB设计；低功耗符合家庭设备的能效标准；RoHS合规满足环保法规要求。
6. 数据通信与网络基础设施
应用场景：以太网交换机、媒体转换器、网络测试设备
核心价值：在网络基础设施中，WJLXT972ALC.A4可用于提供标准的以太网物理层接口。其MDIO配置接口支持远

程管理和状态监控；JTAG边界扫描方便生产测试和故障定位。
7. 物联网（IoT）设备
应用场景：工业物联网网关、智能建筑控制器、边缘计算节点
核心价值：IoT设备需要低功耗、高可靠性的网络连接。WJLXT972ALC.A4的300mW低功耗适合长期运行的IoT设

备；支持休眠和断电模式可进一步降低待机功耗。
六、为什么选择WJLXT972ALC.A4？
10/100Mbps双速率自适应：支持10BASE-T和100BASE-TX标准，自动协商智能匹配连接速度与双工模式。
300mW超低功耗：典型功耗仅300mW，支持正常/休眠/断电三态功耗管理，适合能效敏感型设备。
MII/RMII双接口灵活适配：标准MII接口便于连接各类MAC控制器，RMII支持减少引脚数量，适配紧凑设计。
高集成度设计：内部集成滤波电路和基线漂移校正，无需外接信号变压器，大幅降低BOM成本和PCB面积。
自动协商与并行检测：智能匹配链路对端能力，简化配置，提高系统兼容性和即插即用能力。
JTAG边界扫描 + MDIO可编程配置：方便故障诊断和生产测试，支持实时链路监控和参数调整。
集成可编程LED驱动器：直观指示链路状态、活动状态和速度信息，无需外接驱动电路。
64-LQFP紧凑封装（10×10mm） ：引脚布局规范，适合高密度PCB布局，有利于小型化产品设计。
