在精密仪器、医疗设备、传感器信号调理和数据采集系统中，运算放大器的直流精度往往决定了整个信号链的性能上限。无论是热电偶的微伏级输出、应变电桥的毫伏级差分信号，还是分流电阻上的微弱压降，都需要经过运放的高精度放大才能被ADC精确采集。而运放自身的失调电压、温漂和1/f噪声，会直接叠加在有用信号上，导致测量误差——在高端仪器中，这种误差往往是不可接受的。
ADI OP2177ARMZ-REEL 正是为满足这些严苛需求而生的超精密双通道运算放大器。作为ADI第四代OP07系列产品，它在一个MSOP-8超小型封装内集成了两个独立的高精度放大器，实现了60µV最大失调电压、0.7µV/°C温漂、2nA最大输入偏置电流和8nV/√Hz低噪声的卓越性能组合。凭借400µA/通道的低功耗、>120dB的CMRR/PSRR、-40°C至+125°C的宽温工作范围以及MSOP封装相比双路OP07节省75%的PCB面积，OP2177ARMZ-REEL为各类高精度、高密度、低功耗的信号链应用提供了一套高性能、高集成度、高性价比的精密放大解决方案。
一、产品介绍：超精密双通道运算放大器的性能标杆
OP2177ARMZ-REEL是Analog Devices（ADI） 推出的一款双通道超精密运算放大器，该系列是ADI 第四代OP07放大器家族的旗舰产品，集成了ADI专有的工艺技术与线性设计专长。该器件采用MSOP-8表面贴装封装，以卷带形式供货（REEL后缀），是SMT自动化生产的理想选择。

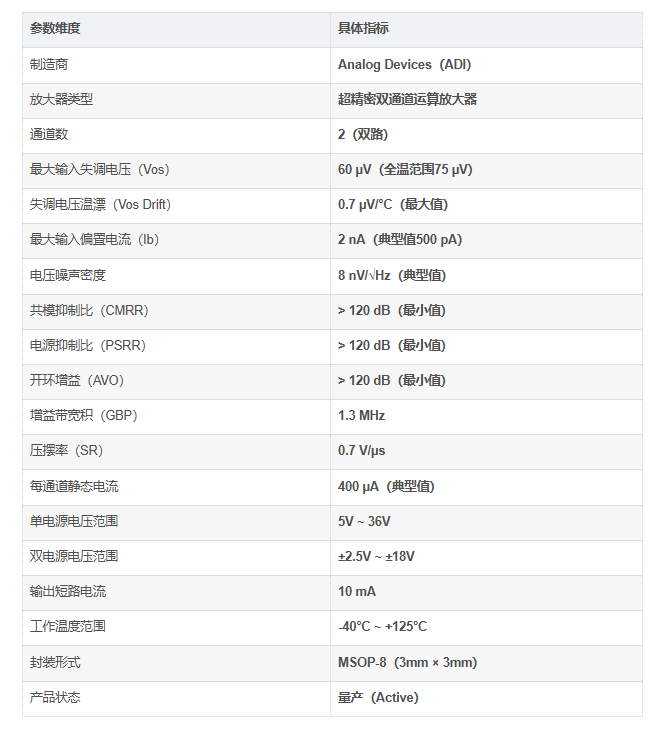

核心参数一览


OP2177ARMZ-REEL在MSOP-8超小型封装（3mm × 3mm）内集成了两个高精度放大器，相比使用两颗单路OP07，可节省约75%的PCB面积。这一高集成度设计，使其成为高密度PCB和便携式仪器仪表的理想选择。
二、核心工作原理
OP2177ARMZ-REEL属于ADI OPx177系列，是行业标准OP07放大器家族的第四代产品。
1. 双极型输入级设计
与JFET输入放大器不同，OP2177采用双极型（Bipolar）输入级设计。其低偏置电流和低失调电流对环境温度相对不敏感，即使在工作温度高达125°C的严苛环境下，依然能够保持优异的直流精度。
这一特性在工业控制、汽车电子、户外设备等温差变化剧烈的应用场景中尤为关键——系统的测量精度不会因温度漂移而显著劣化。
2. 内置输入保护——高达数伏的过压容限
OP2177内置500Ω串联电阻，可保护输入信号免受高压冲击。该保护电路允许输入信号电平高出正负电源电压数伏，而不会导致输出反相（No Phase Reversal） 。
在实际应用中，这一特性意味着：
无需外部输入钳位二极管，简化了电路设计
在电源上电/断电瞬态过程中，输入级不会因过压而损坏
在传感器长线缆连接场景中，偶发的感应电压冲击不会损坏运放
3. 单位增益稳定 + 大容性负载驱动——无需外部补偿
OP2177是单位增益稳定的运放，可直接用于电压跟随器、缓冲器等G=1的电路拓扑。其输出在1000pF以上的容性负载下依然保持稳定，无需外部补偿。
在ADC驱动、长电缆驱动、有源滤波器等需要驱动容性负载的应用中，这一特性显著简化了电路设计，减少了外部补偿元件。
三、核心优势：七大维度定义超精密运放新标杆
优势一：60µV超低失调电压
OP2177的最大输入失调电压仅60µV。在热电偶测温应用中，60µV的失调等效于约1.5°C的温度误差（K型热电偶） ——而OP2177在全温度范围内的漂移仅贡献约0.85µV的额外误差。相比需要定期校准的传统精密运放方案，OP2177的极低初始失调和温漂使系统在长期运行中依然保持高精度，大幅降低了校准维护成本。
优势二：0.7µV/°C超低温漂
OP2177的最大温漂仅0.7µV/°C。在-40°C至+125°C的165°C温差范围内，总漂移仅约115µV。这一特性使其成为工业现场、户外设备、汽车电子等温差剧烈变化场景中的理想选择，无需温度补偿即可保持高精度测量。
优势三：2nA低输入偏置电流
OP2177的最大输入偏置电流仅2nA（典型值500pA） 。在高阻抗信号源（如热电偶、RTD、pH电极、光电二极管）的应用中，极低的输入偏置电流意味着更小的偏置误差和更宽的动态范围。即使在源阻抗高达412kΩ的情况下，OP2177的电流噪声仍可控制在可接受范围内。
优势四：8nV/√Hz低噪声
OP2177的电压噪声密度仅8nV/√Hz。在高增益（如100倍以上） 配置下，这一低噪声特性确保了输出信号的本底噪声极低，ADC的有效位数不被运放噪声所限制。在医疗设备、精密仪器、数据采集系统等对信噪比有严苛要求的应用中，这一优势尤为突出。
优势五：>120dB CMRR/PSRR
OP2177的共模抑制比（CMRR）和电源抑制比（PSRR）均大于120dB。在工业现场、电机驱动、开关电源等强电磁干扰环境中，高CMRR有效抑制了共模噪声（如长线缆引入的干扰）；高PSRR则确保了电源纹波不会耦合到输出信号中，保证了信号链的纯净度。
优势六：400µA/通道低功耗
OP2177的每通道静态电流仅400µA。相比上一代OP177，功耗降低了4倍。在多通道系统、电池供电的便携设备、高密度PCB设计中，这一低功耗特性显著降低了系统整体功耗和散热负担，延长了电池续航时间。
优势七：-40°C至+125°C宽温 + 第四代工艺升级——性能全面超越
OP2177的工作温度范围覆盖-40°C至+125°C，在所有采用表面贴装封装的高精度放大器中，OPx177系列具有最宽的额定温度范围。
相比OP07、OP77和OP177，OP2177实现了多项性能提升：
功耗降低4倍
带宽和压摆率提升2倍
更宽的输入和输出电压范围
更低的输入偏置电流
完全消除相位反转
在重负载下的开环增益线性度优于竞品（如OPA277）


四、同型号对比：精准定位，按需选择

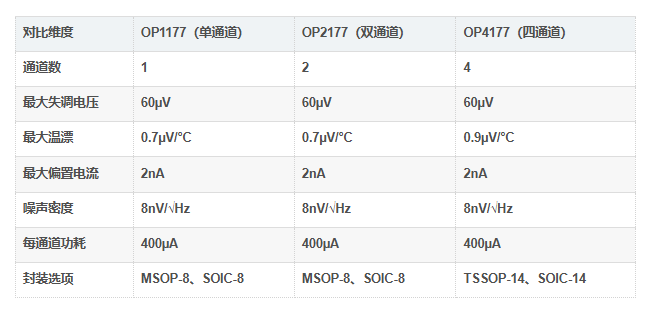

4.1 OPx177系列内部对比（单/双/四通道）
OPx177系列提供单通道（OP1177）、双通道（OP2177）和四通道（OP4177） 三种配置：


五、产品应用领域：从精密仪器到工业控制的广泛覆盖
OP2177ARMZ-REEL凭借其60µV超低失调、0.7µV/°C超低温漂、8nV/√Hz低噪声、400µA/通道低功耗和MSOP-8超小封装等综合优势，在众多对直流精度和空间有严苛要求的应用场景中发挥着不可替代的作用。
1. 精密仪器与测试测量（核心应用）
应用场景：数字万用表、示波器前端、频谱分析仪、精密电压/电流源、LCR表
核心价值：高端仪器对信号的直流精度和噪声有着极致要求。OP2177的60µV最大失调确保了无需校准即可实现高精度测量；8nV/√Hz低噪声保证了微弱信号的清晰重现；>120dB的CMRR/PSRR有效抑制了电源纹波和共模干扰对测量结果的影响。
2. 传感器信号调理（核心应用）
应用场景：热电偶放大器、RTD前端、应变电桥信号调理、分流电流测量、pH计
核心价值：传感器输出的微弱信号（毫伏级甚至微伏级）需要高增益（如100-1000倍） 的精确放大。OP2177的极低失调和温漂确保了在整个工作温度范围内零点不漂移；2nA的低输入偏置电流最大限度地减少了高阻抗信号源的负载效应；8nV/√Hz的低噪声保证了在高增益下的信号清晰度。在热电偶、RTD、应变电桥和分流电流测量等应用中，OP2177是理想的信号调理方案。
3. 医疗设备
应用场景：患者监护仪、心电图（ECG）前端、血氧仪、医疗成像设备
核心价值：医疗设备要求高精度、低噪声和高可靠性。OP2177的-40°C至125°C宽温范围确保在医疗设备的工作温度范围内性能稳定；低噪声特性使其成为生物电信号放大的理想选择。
4. 数据采集系统（DAQ）
应用场景：多通道数据采集前端、ADC驱动、高精度数据记录仪
核心价值：在DAQ系统中，OP2177可作为ADC的前端驱动放大器。其低输出阻抗和单位增益稳定特性确保能够直接驱动ADC的开关电容输入级；低噪声和低失真确保了ADC的有效位数不被运放限制。
5. 精密滤波器
应用场景：抗混叠滤波器、有源低通/高通/带通滤波器、状态变量滤波器
核心价值：在有源滤波器中，运放的直流精度和带宽同样重要。OP2177的1.3MHz带宽和高开环增益（>120dB） 使其适用于低频精密滤波器的设计。其1000pF以上容性负载稳定的特性使得滤波器设计更加灵活。
6. 无线基站与光网络控制电路
应用场景：无线基站控制电路、光网络控制电路、电平检测
核心价值：在通信基础设施中，OP2177可用于精密电平检测和信号调理。其宽电源电压范围（±2.5V至±18V） 使其能够适配多种系统电源架构；低功耗特性降低了设备的长期运行成本。
7. 工业过程控制
应用场景：过程控制仪表、温度变送器、压力变送器、流量计
核心价值：工业传感器需要长期稳定性和高可靠性。OP2177的极低温漂确保了在宽温度范围（-40°C至125°C） 内的长期稳定性，减少了定期校准的需求。
六、为什么选择OP2177ARMZ-REEL？
60µV超低失调电压 + 0.7µV/°C超低温漂：无需校准即可实现高精度测量，宽温环境下的可靠保障。
2nA低输入偏置电流：高阻抗信号源（热电偶、RTD、pH电极等）的理想前端。
8nV/√Hz低噪声：微弱信号高增益放大的理想之选，确保ADC有效位数。
>120dB CMRR/PSRR：强干扰环境中的抗干扰屏障，保证信号纯净度。
400µA/通道低功耗：功耗相比OP177降低4倍，多通道和便携设备的理想选择。
MSOP-8超小封装（3×3mm） ：相比双路OP07节省75% PCB面积，高密度设计的理想之选。
-40°C至125°C宽温工作：所有表面贴装高精度放大器中最宽的额定温度范围。
内置输入保护 + 无反相：输入可承受高于电源电压的电压，不会发生相位反转。
1000pF以上容性负载稳定：无需外部补偿，简化电路设计。
带宽和压摆率相比OP177提升2倍：更快的响应速度，适应更广泛的应用场景
