传统JFET输入运放虽然拥有高输入阻抗的优势，但在带宽和压摆率上往往难以满足现代高速信号处理的需求；而双极性

运放虽然速度快，却受限于输入偏置电流较大，无法胜任高阻抗信号源的精密放大。
AD8066ARZ是ADI（Analog Devices，亚德诺半导体）的 FastFET™运算放大器。作为AD8065/AD8066系列中的双通道

型号，它采用ADI专有的XFCB工艺制造，将激光微调的JFET输入级与高速电压反馈架构完美融合。在紧凑的SOIC-8封装

内，AD8066ARZ实现了145MHz带宽、180V/μs压摆率、7.0nV/√Hz低噪声、1pA输入偏置电流的卓越性能组合，为工业、

医疗、通信和汽车电子等领域提供了一套高性能、低噪声、易于使用的精密信号调理解决方案。
本文将从产品介绍、核心优势、同系列对比、应用领域等维度，对AD8066ARZ进行全方位深度解析。
一、产品介绍：双通道FastFET™运算放大器的性能标杆
AD8066ARZ是Analog Devices（亚德诺半导体） 推出的一款高性能、145MHz FastFET™双通道运算放大器。它属于

AD8065/AD8066 FastFET™放大器系列，采用电压反馈架构与FET输入级相结合的设计，在提供卓越性能的同时保持了

极低的使用难度。

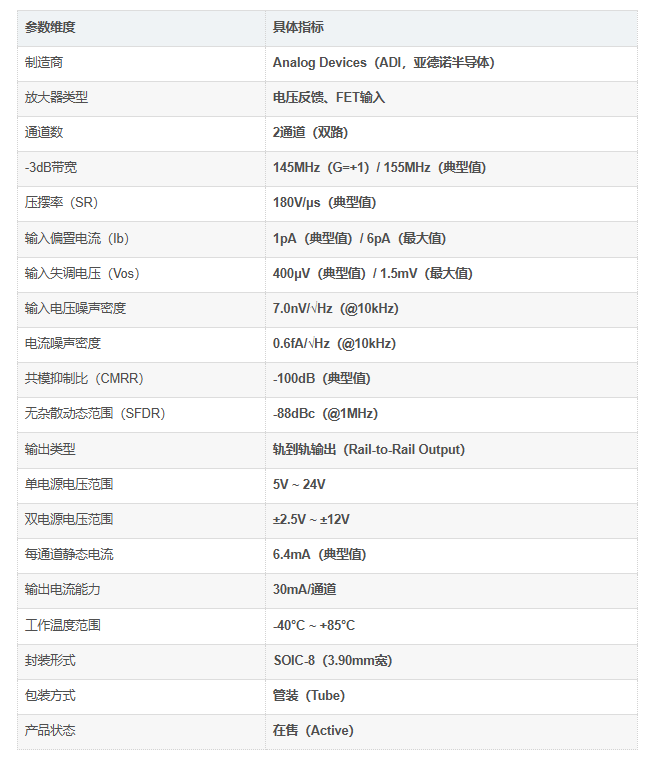

核心参数一览

AD8066ARZ采用ADI专有的XFCB（eXtra Fast Complementary Bipolar）工艺制造，将激光微调的JFET输入级与高速互补双

极性工艺相结合。这一工艺组合使得器件在实现极低噪声（7.0nV/√Hz和0.6fA/√Hz） 的同时，保持了极高的输入阻抗，为高

阻抗信号源的精密放大提供了理想的前端-。
AD8065是单通道版本，AD8066是双通道版本。AD8066ARZ将两个高性能放大器集成于一颗SOIC-8封装中，在节省PCB面

积的同时，为需要多通道信号处理的应用提供了更高的集成度和更优的一致性。
二、核心技术：五大特性定义高速FET输入运放新标准
特性一：FET输入级——1pA超低输入偏置电流
AD8066ARZ最核心的优势在于其FET（场效应管）输入级设计。与传统的双极性输入运放相比，FET输入级的输入偏置电流

极低——AD8066ARZ的典型输入偏置电流仅1pA，最大值为6pA。
这一特性带来的直接优势是：
特性二：超低噪声——7.0nV/√Hz电压噪声 + 0.6fA/√Hz电流噪声
AD8066ARZ在10kHz频率下的电压噪声密度仅为7.0nV/√Hz，电流噪声密度低至0.6fA/√Hz。
低电压噪声确保了信号链的本底噪声极低，适合高增益精密放大；而极低的电流噪声则使得AD8066ARZ在高阻抗信号源

（如光电二极管、高阻传感器）的应用中不会因电流噪声引入额外的信噪比损失。
特性三：145MHz带宽 + 180V/μs压摆率
AD8066ARZ的-3dB带宽高达145MHz（G=+1） ，压摆率高达180V/μs（G=+2）。145MHz的带宽使其能够处理高速视频信号、

高频通信信号和快速瞬态脉冲；180V/μs的高压摆率确保了在大信号摆幅下输出能够快速跟踪输入变化，有效降低了失真。
在增益带宽积方面，AD8066ARZ的GBP典型值为120MHz。这一指标意味着即便在较高增益下（如G=+10），器件仍能保持

12MHz以上的有效带宽，足以满足绝大多数精密放大应用的需求。
特性四：轨到轨输出
AD8066ARZ采用轨到轨输出（Rail-to-Rail Output） 设计。输出电压可以非常接近正负电源轨，在单电源供电（如5V）或低电

压双电源供电（如±5V）应用中，最大化利用了有限的电压摆幅，提升了信号的动态范围。
特性五：宽电源电压范围 + 单/双电源灵活供电
AD8066ARZ支持单电源5V至24V或双电源±2.5V至±12V的宽电源电压范围。这一灵活性使其能够适应从低压便携设备到高压

工业仪表的广泛电源环境
三、核心优势：六大维度定义高速FET输入运放新标杆
优势一：业界领先的噪声性能——7.0nV/√Hz + 0.6fA/√Hz
AD8066ARZ在10kHz下的电压噪声密度7.0nV/√Hz和电流噪声密度0.6fA/√Hz的组合，在同类FET输入运放中极具竞争力。这一

低噪声特性使其成为光电二极管前置放大器、高分辨率数据采集系统和精密仪器仪表的重要。
优势二：145MHz高带宽 + 180V/μs高压摆率
145MHz的带宽和180V/μs的压摆率，使AD8066ARZ能够同时满足高速和高精度的双重需求。无论是视频信号处理、高速ADC

驱动，还是高频有源滤波器，AD8066ARZ都能提供充足的带宽余量和快速的瞬态响应。
优势三：1pA超低输入偏置电流
典型值仅1pA的输入偏置电流，使AD8066ARZ成为高阻抗信号源（如光电二极管、压电传感器、离子传感器等）的理想前端放

大器。相比双极性输入运放（通常为nA至μA级），AD8066ARZ的pA级输入偏置电流将偏置误差降低了三个数量级以上。
优势四：出色的失真性能——-88dBc SFDR @ 1MHz
AD8066ARZ在1MHz频率下的无杂散动态范围（SFDR）高达-88dBc。这一出色的失真性能使其成为高保真音频处理、高分辨

率ADC驱动和通信信号调理的理想选择。差分增益和相位误差分别仅为0.02%和0.02°，0.1dB平坦度延伸至7MHz，堪称视频应

用的理想之选。
优势五：低功耗——每通道仅6.4mA
AD8066ARZ的每通道典型电源电流仅6.4mA。在提供145MHz高带宽和180V/μs高压摆率的同时，保持了极低的功耗。对于多通

道系统、便携式设备和紧凑型PCB设计而言，这一低功耗特性显著降低了系统整体功耗和散热负担。
优势六：无反相（No Phase Reversal）——输入过驱时的输出稳定性
AD8066ARZ集成了无反相（No Phase Reversal） 特性。当输入信号超过共模输入范围时，传统运放可能出现输出相位反转的异

常现象，导致系统失控。AD8066ARZ的无反相设计确保了即使在输入过驱条件下，输出仍保持正确的相位，提升了系统的稳定性

和可靠性。
四、同系列型号对比

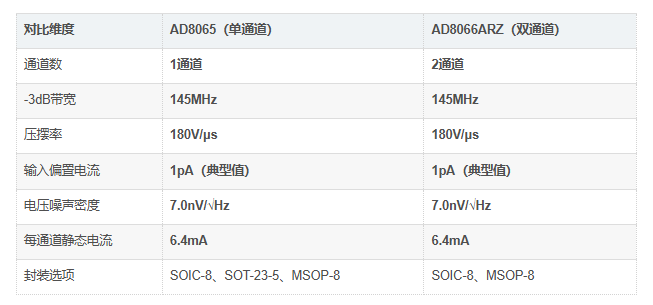

4.1 AD8065（单通道）vs AD8066（双通道）
AD8065和AD8066是同一FastFET™系列中的单通道和双通道版本。两者的核心性能参数完全一致：

五、产品应用领域：从汽车电子到医疗设备的广泛覆盖
AD8066ARZ凭借其145MHz高带宽、180V/μs高压摆率、7.0nV/√Hz低噪声、1pA低输入偏置电流和轨到轨输出等综合优势，在众

多对信号链性能有严苛要求的应用场景中发挥着不可替代的作用。
1. 光电二极管前置放大器（核心应用）
应用场景：光电二极管信号调理、光功率监测、光纤通信接收前端、光谱分析
核心价值：光电二极管输出的是高阻抗的微弱电流信号，需要前置放大器将其转换为电压信号并进行放大。AD8066ARZ的1pA超低

输入偏置电流最大限度地减少了偏置误差；7.0nV/√Hz的低电压噪声确保了高信噪比；145MHz的高带宽支持高速光信号检测。

AD8066ARZ是光电二极管前置放大器的理想选择。
2. 汽车驾驶员辅助系统（ADAS）
应用场景：车载摄像头信号调理、超声波传感器接口、雷达信号处理、激光雷达（LiDAR）接收前端
核心价值：AD8066ARZ通过了汽车应用认证，可用于汽车驾驶员辅助系统。其宽工作温度范围（-40°C至+85°C） 和高可靠性使其

能够适应汽车环境的严苛要求。在车载摄像头中，AD8066ARZ的0.02%差分增益误差和0.02°差分相位误差确保了视频信号的保真度。
3. ADC驱动器
应用场景：高速SAR型ADC驱动、Σ-Δ型ADC前端缓冲、数据采集系统（DAQ）
核心价值：AD8066ARZ可作为高速ADC的驱动放大器。其145MHz带宽确保在ADC的采样周期内信号充分建立；180V/μs高压摆率

支持大信号摆幅下的快速响应；轨到轨输出使ADC的输入范围得以最大化利用。低输出阻抗特性使其能够直接驱动ADC的开关电容

输入级。
4. 有源滤波器
应用场景：抗混叠滤波器、音频均衡器、通信信道滤波器、医疗信号滤波
核心价值：AD8066ARZ的高带宽和低噪声使其成为高性能有源滤波器的理想核心器件。无论是低通、高通、带通还是带阻滤波器，

AD8066ARZ都能在保持低失真的同时提供充足的环路增益。
5. 视频信号处理
应用场景：专业视频设备、高清摄像头、视频分配放大器、消费类视频产品
核心价值：AD8066ARZ的0.02%差分增益误差和0.02°差分相位误差，以及7MHz的0.1dB平坦度，使其成为视频应用的理想之选。

无论是标清、高清还是超高清视频信号，AD8066ARZ都能保持信号的完整性和保真度。
6. 工业自动化与控制
应用场景：传感器信号调理（温度、压力、位移）、过程控制仪表、远程监控系统
核心价值：在工业自动化领域，AD8066ARZ常用于传感器信号调理电路中。其低功耗特性（每通道6.4mA） 使其特别适合电池供

电的便携式设备或远程监控系统。宽电源电压范围（5V至24V）使其能够适应工业现场的不同电源环境。
7. 医疗设备
应用场景：患者监护仪、医疗成像设备（超声、MRI辅助电路）、生物电信号放大
核心价值：医疗设备对信号的精度、噪声和可靠性有着极高的要求。AD8066ARZ的低噪声和低输入偏置电流使其能够精确放大微

弱的生物电信号。在医疗成像设备中，AD8066ARZ可用于驱动辅助电路或传感器，帮助监测和控制关键部件的工作状态。
8. 电平转换与缓冲
应用场景：不同电压域之间的信号电平转换、高阻抗信号源的缓冲放大
核心价值：AD8066ARZ的宽电源电压范围（5V至24V） 和轨到轨输出使其能够在不同电压域之间实现信号的电平转换。其高输入

阻抗特性使其成为高阻抗信号源的理想缓冲器。
六、为什么选择AD8066ARZ？
145MHz高带宽 + 180V/μs高压摆率：满足高速信号处理和高精度数据采集的双重需求。
1pA超低输入偏置电流：高阻抗信号源（光电二极管、压电传感器等）的理想前端。
7.0nV/√Hz低电压噪声 + 0.6fA/√Hz低电流噪声：确保信号链的高信噪比。
-88dBc SFDR @ 1MHz出色失真性能：高保真音频和视频信号处理的理想选择。
轨到轨输出：最大化动态范围，适配低压单电源系统。
宽电源电压范围（5V至24V） ：兼容单电源和双电源，适配各种系统电源架构。
每通道仅6.4mA低功耗：多通道系统和便携式设备的理想选择。
无反相（No Phase Reversal） ：输入过驱时输出保持正确相位，提升系统稳定性。
双通道集成：节省PCB面积、保证两通道一致性、降低系统成本。
