NSI6801TC-DDBR是苏州纳芯微电子（NOVOSENSE） 生产的光耦兼容单通道隔离式栅极驱动器。它采用电容隔离技术

和纳芯微独家专利的Adaptive OOK™调制技术，在DUB-8封装内实现了5A峰值拉/灌电流、150kV/μs高CMTI、75ns典型

传播延迟、5000Vrms隔离电压的卓越性能组合。更重要的是，它引脚兼容主流光耦隔离驱动器，工程师无需修改PCB即

可实现“即插即用”的性能升级。
本文将从产品介绍、核心技术、核心优势、同型号对比、应用领域等维度，对NSI6801TC-DDBR进行全方位深度解析。
一、产品介绍：5A光耦兼容单通道隔离式栅极驱动器
NSI6801TC-DDBR是苏州纳芯微电子（NOVOSENSE） 推出的一款单通道隔离式栅极驱动器，属于NSI6801系列产品。

它与流行的光耦合栅极驱动器引脚兼容，可作为光耦隔离驱动器的直接替代升级方案。

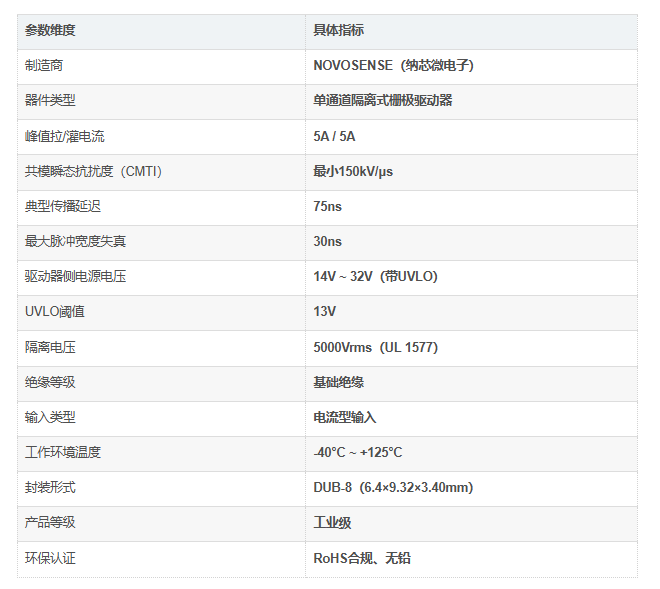

核心参数一览

NSI6801TC-DDBR采用DUB-8封装，尺寸为6.4mm × 9.32mm × 3.40mm。该封装与市场上主流的DIP-8光耦隔离驱动器引

脚兼容，可实现直接替代，无需修改PCB。
器件可在-40°C至+125°C的宽温范围内稳定工作，能够从容应对从寒冷户外到高温工业现场的各类严苛环境。
二、核心技术：四大特性定义新一代隔离驱动器标准
特性一：电容隔离 + Adaptive OOK™专利技术
传统光耦隔离驱动器受限于寄生电容效应，在强共模干扰下容易出现输出误触发。NSI6801TC-DDBR采用电容隔离技术，隔

离电路由四个电容组成差分线路传递信号，通过设计保证四个电容的容值接近，从而有效降低共模干扰。
在此基础上，纳芯微独家专利的 “Adaptive OOK™技术” 进一步增强了抗共模干扰的能力。在实测中，NSI6801在200kV/μs的

共模干扰下仍可保持输出端的正确状态。
NSI6801TC-DDBR的最小CMTI为150kV/μs——这一数值远超主流光耦隔离驱动器的水平（某款主流光耦隔离驱动器在35kV/μs

的脉冲信号下就会误触发）。在电机驱动器、变频器、大功率开关电源等强电磁干扰环境中，150kV/μs的高CMTI确保了信号的

正确传输，是隔离器件在恶劣工业环境中可靠运行的核心保障。
特性二：5A峰值拉/灌电流——驱动IGBT、SiC和MOSFET的动力
NSI6801TC-DDBR可提供5A的峰值拉电流和5A的峰值灌电流。在功率器件开关过程中：
5A峰值拉电流：快速为功率管栅极电容充电，实现快速导通，降低导通损耗
5A峰值灌电流：快速泄放栅极电荷，实现快速关断，降低关断损耗，防止误导通
这一强大的驱动能力使其能够高效驱动各类功率管，包括IGBT、功率MOSFET和SiC MOSFET。在电机控制系统、太阳能逆变

器和电源等应用中，5A驱动电流确保功率器件在高频开关下的快速、可靠切换。
特性三：75ns典型传播延迟 + 30ns最大脉冲宽度失真
NSI6801TC-DDBR的典型传播延迟仅75ns，最大脉冲宽度失真仅30ns。
低传播延迟意味着控制信号到驱动输出的响应时间极短，适合高频开关应用；极小的脉冲宽度失真确保了PWM信号的占空比精

度，对于需要精确控制导通时间的功率变换系统（如谐振变换器、LLC电源等）尤为重要。
与光耦隔离驱动器相比，NSI6801的传输延时更小，芯片之间传输延时匹配度更高。NSI6801传输延时最大值为100ns，芯片之

间传输延时差异最大值为35ns，可以支持70ns以内的系统桥臂死区时间；而光耦隔离驱动传输延时最大可达200ns。
特性四：驱动器侧电源高达32V，带UVLO保护
NSI6801TC-DDBR的驱动器侧电源电压最高可达32V，并集成欠压锁定（UVLO）功能。
32V的宽电源范围使其兼容各类功率器件的栅极驱动电压要求——无论是标准IGBT的15V驱动，还是SiC MOSFET的18V-20V驱

动，均可直接适配。
UVLO功能在驱动器侧电源电压低于阈值（13V）时自动关断输出，防止功率管因栅极驱动电压不足而工作在线性区导致过热损

坏。这一保护机制对于确保功率系统的安全可靠运行至关重要。
三、核心优势：五大维度定义光耦兼容隔离驱动器新标杆
优势一：引脚兼容P2P替代
NSI6801TC-DDBR采用DUB-8封装，与市场上主流光耦隔离驱动器（如TLP250等）引脚完全兼容。工程师无需修改PCB设计，

即可将原有的光耦隔离驱动直接替换为NSI6801TC-DDBR。
这一“即插即用”的升级方式意味着：
零设计风险：沿用已验证的PCB布局，无需重新设计
零时间成本：无需额外的验证和测试周期
零物料变更成本：引脚兼容，生产线无需调整
优势二：可靠性全面超越光耦
光耦隔离驱动器依赖LED发光器件进行信号传输，存在LED老化这一固有缺陷。随着使用时间增长，LED的光效逐渐衰减，导致

传输性能下降，最终失效。
NSI6801TC-DDBR采用全固态电容隔离技术，无LED老化问题。根据纳芯微的可靠性数据，NSI6801可在2121V母线电压工作条

件下正常工作45年以上，寿命期间失效率为百万分之一。相比之下，某款主流光耦隔离驱动器在1414V直流电压工作条件下，推

荐使用寿命仅为11.4年。
NSI6801TC-DDBR的工作寿命是光耦方案的近4倍——对于需要长期可靠运行的工业设备和光伏电站而言，这一优势意味着更低

的维护成本和更高的系统可用性。
优势三：更高工作温度——-40°C至+125°C宽温域
NSI6801TC-DDBR的工作环境温度范围为-40°C至+125°C。相比传统光耦隔离驱动器（通常上限为100°C-110°C），NSI6801TC

-DDBR能够在更高温度下稳定工作。
这一宽温特性使其能够从容应对：
光伏逆变器的户外暴晒环境（机内温度可达85°C以上）
电机驱动器的密闭高温机箱
工业现场的极端温度环境
优势四：5000Vrms高隔离电压
NSI6801TC-DDBR的隔离电压高达5000Vrms（UL 1577认证） 。这一高隔离等级确保了控制侧与功率侧之间的安全电气隔离，

有效防止高压侧的瞬态浪涌、共模噪声和故障电压传导至低压控制侧。
在隔离性能上，NSI6801全面胜出。NSI6801满足新版DIN VDE V 0884-11增强隔离标准。在爬电距离上，根据IEC60950，NSI6801

可适用在1000V以上的直流母线系统中，而光耦隔离器件只能适用于800V以内的直流母线系统中。
优势五：输入电路模拟LED特性
NSI6801TC-DDBR的输入电路模拟了LED的特性。其阈值电流、阈值电压和输入工作电流与市场主流光耦隔离驱动器完全相同。
这意味着在替换光耦时，输入侧的限流电阻等外围电路无需任何修改。工程师只需将原有光耦器件直接替换为NSI6801TC-DDBR

即可
四、同系列型号对比：精准定位，按需选择

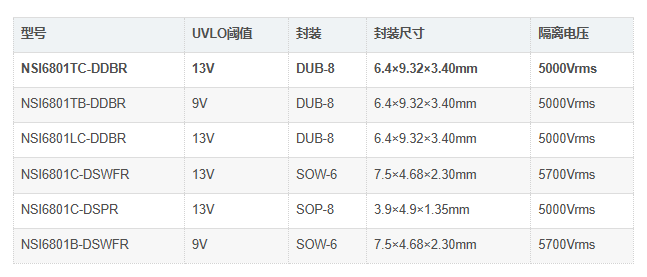

4.1 NSI6801系列内部对比
NSI6801系列包含多款型号，覆盖不同UVLO阈值和封装需求：

五、产品应用领域：从光伏到电机的广泛覆盖
NSI6801TC-DDBR凭借其5A驱动电流、150kV/μs高CMTI、75ns低传播延迟、5000Vrms隔离电压和光耦兼容引脚等综合优势，在

众多对可靠性、功率密度和效率有严苛要求的功率变换应用场景中发挥着不可替代的作用。
1. 光伏逆变器（核心应用）
应用场景：组串式光伏逆变器、集中式光伏逆变器、微型逆变器
核心价值：NSI6801TC-DDBR是光伏逆变器的理想隔离驱动方案。光伏逆变器工作在户外暴晒环境中，机内温度高、温差大——

NSI6801TC-DDBR的-40°C至125°C宽温工作范围确保了在极端环境下的长期可靠运行。5A驱动电流足以驱动逆变器功率级的IGBT

或SiC MOSFET。150kV/μs高CMTI有效抵御逆变器高频开关产生的强共模干扰。5000Vrms高隔离电压满足光伏系统高达1000V+直

流母线电压的安规要求。
2. 电机驱动与伺服控制
应用场景：工业电机驱动器、伺服驱动器、变频器、电梯控制、空调压缩机
核心价值：电机驱动系统是工业现场最强的电磁干扰源之一。NSI6801TC-DDBR的150kV/μs高CMTI有效防止共模干扰导致功率管

误触发。5A强灌电流确保功率管快速关断，降低开关损耗。75ns低传播延迟支持高PWM频率，实现更平滑的电机控制。与传统光

耦相比，更长的使用寿命减少了电机驱动器的维护频率。
3. 储能系统与UPS
应用场景：电池储能系统（BESS）、不间断电源（UPS）、电池充电器
核心价值：储能系统和UPS对可靠性和功率密度有着极高要求。NSI6801TC-DDBR的全固态电容隔离技术提供了远超光耦的工作

寿命（45年以上 vs 11.4年），大幅降低了储能系统的长期维护成本。
4. 隔离型DC/DC与AC/DC电源
应用场景：服务器电源、通信电源、工业电源模块
核心价值：在高密度开关电源中，NSI6801TC-DDBR的小尺寸DUB-8封装和光耦兼容引脚使其无需改版即可替代原有的光耦隔离

驱动。75ns低传播延迟和30ns低脉宽失真确保了高开关频率下的精准时序控制。纳芯微的NSI6801系列已大批量出货应用于高端

服务器电源。
5. 汽车电子
应用场景：车载充电器（OBC）、DC-DC转换器、空调压缩机驱动
核心价值：新能源汽车对隔离驱动器的可靠性和工作寿命有着极为严格的要求。NSI6801TC-DDBR的高可靠性和长工作寿命使其

成为车载功率变换系统的理想隔离驱动方案。纳芯微的栅极驱动产品在空调压缩机等领域也有着广泛的应用。
六、为什么选择NSI6801TC-DDBR？
引脚兼容P2P替代光耦：不改PCB，直接升级，零设计风险
5A/5A峰值拉/灌电流：快速驱动IGBT、SiC和MOSFET，降低开关损耗
150kV/μs：强电磁干扰环境中的可靠通信保障
75ns典型传播延迟 + 30ns脉宽失真：精准时序控制，支持高频开关
5000Vrms高隔离电压：满足1000V+直流母线系统的安规要求
-40°C至125°C宽温工作：适应光伏户外、工业高温等严苛环境
驱动器侧电源高达32V，带UVLO：兼容各类功率器件，安全供电有保障
输入电路模拟LED特性：外围电路无需修改，即插即用
