CA-IF1051VS是上海川土微电子（Chipanalog） 生产的CAN FD收发器。它集成了±58V总线故障保护、±30V扩展共模

输入范围、5Mbps CAN FD数据速率、独立VIO逻辑电平转换等卓越特性，在标准SOIC-8封装内提供了一套高可靠、高

安全、高性价比的隔离级CAN通信解决方案，为工业与汽车应用筑起一道坚实的通信安全屏障。
一、产品介绍：±58V故障保护CAN FD收发器
CA-IF1051VS是上海川土微电子（Chipanalog） 推出的一款具有CAN FD和故障保护功能的CAN收发器。带隔离 CAN

收发，新能源、边缘计算终端标配，国产替代进口 TJA1050，需求稳步上涨该器件符合ISO 11898-2:2016和ISO 11898

-5:2007物理层标准，支持经典CAN和高达5Mbps的CAN FD（灵活数据速率） 。

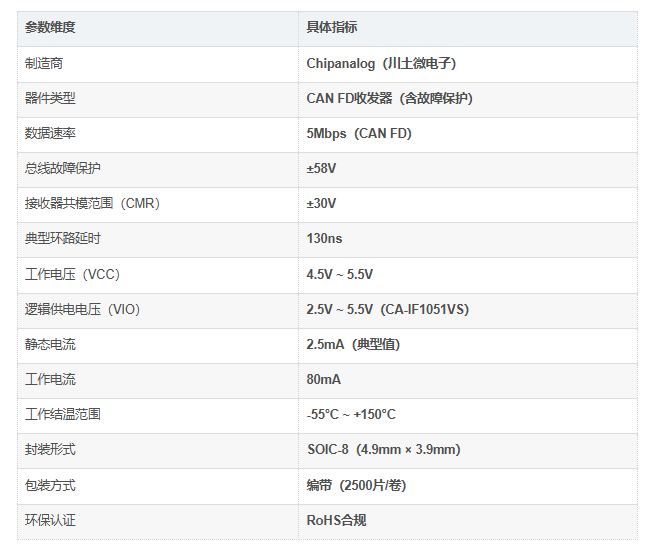

核心参数一览

CA-IF1051VS采用8引脚SOIC封装，尺寸为4.9mm × 3.9mm。器件可在-55°C至+150°C的宽结温范围内稳定工作，能够

从容应对从极寒户外到高温引擎舱的各类严苛环境。
二、核心技术：六大特性定义高可靠CAN收发器新标准
特性一：±58V总线故障保护
CA-IF1051VS的CAN总线端口（CANH、CANL）提供高达±58V的故障保护。这一保护等级远远超出ISO 11898规范的常

规要求，能够在以下恶劣场景中有效保护器件：
电源反接：当总线电源意外反接时，±58V保护确保器件不被击穿
线缆短路：总线与高压电源线意外短接时的瞬态过压防护
雷击感应：长距离户外线缆遭受雷击感应时的浪涌保护
操作失误：现场维护人员误操作导致的过压冲击
在工业自动化和汽车电子等对可靠性要求极高的领域，±58V故障保护为系统提供了远超行业标准的安全余量。
特性二：±30V扩展共模范围
CA-IF1051VS的接收器输入共模范围（CMR）高达±30V，远超ISO 11898规范要求的-2V至+7V。
在长距离CAN总线网络中，不同节点之间的地电位可能存在数伏甚至数十伏的偏差。±30V的扩展共模范围意味着：
允许更大的地电位偏差：即使节点间地电位相差较大，通信依然稳定可靠
简化系统接地设计：无需复杂的等电位连接措施
提升长距离通信可靠性：在工厂、楼宇等大范围布线场景中尤为关键
这一特性使得CA-IF1051VS非常适合节点间存在较大地电位偏差的CAN总线网络。
特性三：5Mbps CAN FD支持
CA-IF1051VS支持经典CAN和高达5Mbps的CAN FD（灵活数据速率）。CAN FD是CAN总线的最新演进标准，在保留CAN

优秀特性的同时，将数据段的传输速率从传统的1Mbps提升至5Mbps甚至更高。
5Mbps的数据速率意味着：
更短的通信周期：相同数据量下，总线占用时间大幅缩短
更高的数据吞吐量：支持更复杂的控制和诊断信息传输
面向未来的兼容性：为下一代CAN FD网络升级预留了充足空间
特性四：独立VIO逻辑供电（2.5V~5.5V）
CA-IF1051VS配备了独立的逻辑供电电源引脚（VIO），可接受2.5V至5.5V的供电范围。这一设计的核心价值在于：
直接连接不同逻辑电平的CAN控制器：无论是3.3V MCU、5V MCU还是1.8V/2.5V的新一代低功耗处理器，均可直接连接
无需额外的电平转换器：节省BOM成本、简化PCB设计、减少信号延迟
灵活适配多种平台：一颗芯片即可覆盖多种电压域的系统设计
与CA-IF1051S（PIN5悬空，逻辑电平同VCC）不同，CA-IF1051VS的PIN5单独供电VIO，逻辑电平同VIO
特性五：超低环路延时（130ns）
CA-IF1051VS的典型环路延时仅130ns。超低且对称的传输延时和快速环路响应，显著提高了CAN总线的时间裕量。
在实时控制系统中，通信延迟直接影响系统的响应速度和稳定性。130ns的超低环路延时意味着：
更快的通信响应：适合对实时性要求高的工业控制和汽车应用
更高的总线利用率：短延时允许更高的总线负载率
更稳定的系统行为：延时对称性确保了通信时序的可预测性
特性六：全面的集成保护功能
CA-IF1051VS集成了完善的系统保护功能：
VCC、VIO欠压保护（UVLO） ：电源电压低于阈值时自动关断输出，避免通信错误
发送器显性超时检测（Dominant Timeout） ：防止因控制器错误或TXD输入故障导致总线被长期占用。当TXD处于显性状态

（低电平）超过2ms至8ms时，驱动器自动释放总线-4，允许最低传输速率为5.5kbps
热关断保护（TSD） ：结温过高时自动禁用驱动器，防止器件损坏
静音模式：可关闭发送器，满足特定CAN通信需求
上电/断电无扰动：上电和断电过程中，总线与RXD输出端无扰动
未上电时高阻态：器件未上电时，总线和逻辑侧均处于高阻态（空载）
三、核心优势：四大维度定义高可靠CAN收发器新标杆
优势一：±58V故障保护
CA-IF1051VS的±58V总线故障保护在同类产品中处于行业领先水平。无论是与NXP TJA1051、TI SN65HVD255等国际主流型

号相比，还是与国内同类产品相比，±58V的保护等级都提供了更充裕的安全余量。在工业电机驱动、汽车12V/24V系统等存在

电压瞬变的场景中，这一优势尤为突出。
优势二：独立VIO + 宽电压范围
CA-IF1051VS的2.5V至5.5V独立VIO供电是其区别于CA-IF1051S（无独立VIO）的核心差异-。在同时存在3.3V控制器和5V总

线侧电源的混合电压系统中，CA-IF1051VS无需电平转换电路，可直接连接各类MCU、DSP或FPGA的CAN控制器接口，简化

了系统设计、降低了BOM成本、提升了信号完整性。
优势三：-55°C至+150°C超宽结温范围
CA-IF1051VS的工作结温范围覆盖-55°C至+150°C。这一超宽温范围使其能够从容应对：
无论是车载ECU、T-BOX，还是户外工业网关、油田设备，CA-IF1051VS都能确保稳定可靠的CAN通信。
优势四：国产化替代的卓越选择
川土微电子作为国内领先的模拟芯片供应商，CA-IF1051VS在性能指标上对标甚至超越国际主流CAN收发器-。在国产化替代的

大趋势下，CA-IF1051VS提供了：
四、同系列型号对比

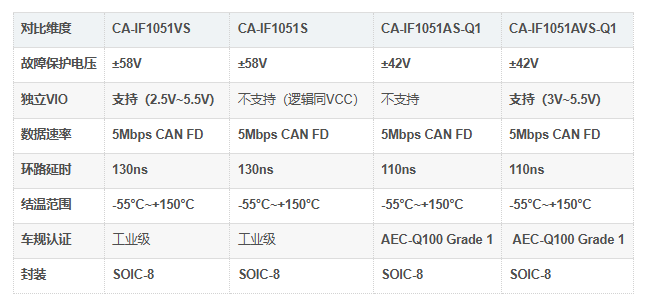

4.1 CA-IF1051系列内部对比
川土微CA-IF1051系列包含多款型号，覆盖不同应用需求：

五、产品应用领域：从工业控制到汽车电子的广泛覆盖
CA-IF1051VS凭借其±58V故障保护、±30V共模范围、5Mbps CAN FD、独立VIO和-55°C至+150°C超宽温等综合优势，在众多对

通信可靠性有严苛要求的应用场景中发挥着不可替代的作用。
1. 工业自动化（核心应用）
应用场景：PLC通信接口、工业传感器网络、执行器控制、远程I/O模块、分布式控制系统（DCS）
核心价值：工业现场存在电机启停浪涌、变频器电磁干扰、长距离地电位偏差等严峻挑战。CA-IF1051VS的±58V故障保护有效抵御

总线过压冲击；±30V扩展共模范围允许节点间存在较大地电位偏差；5Mbps CAN FD支持高速数据传输，满足工业4.0对实时通信

的需求。
2. 楼宇自动化与HVAC系统
应用场景：楼宇管理系统（BMS）、暖通空调控制器网络、照明控制系统、安防门禁网络

核心价值：大型商业建筑中的CAN总线网络通常需要长距离布线、多节点连接。CA-IF1051VS的高共模范围和强故障保护确保了在

复杂布线环境中的通信可靠性。在HVAC系统中，实时传输温湿度、压力等传感数据，实现精准的环境控制。
3. 汽车电子
应用场景：车身控制模块（BCM）、车载信息娱乐系统、T-BOX（车载通信终端）、网关、ADAS辅助系统
核心价值：汽车电子对温度适应性和可靠性有着极为严格的要求。CA-IF1051VS的-55°C至+150°C超宽结温范围使其能够从容应对

引擎舱的高温环境。
4. 新能源与电力设施
应用场景：光伏逆变器通信、储能系统BMS通信、充电桩控制网络、智能电网终端
核心价值：新能源设备通常部署在户外暴晒、高湿、温差大的恶劣环境中。CA-IF1051VS的宽温工作范围和强故障保护确保了在极

端环境下的长期可靠运行。
5. 自动售货机与智能终端
应用场景：自动售货机控制网络、智能零售终端、自助服务设备
核心价值：在分布式智能终端网络中，CA-IF1051VS的高可靠性和低功耗特性（静态电流仅2.5mA）。
6. 安防系统
应用场景：联网安检站、门禁控制系统、周界安防传感器网络
核心价值：安防系统对通信的可靠性和确定性有着极高要求。CA-IF1051VS的故障保护和失效安全设计确保在异常工况下系统仍能

保持可控状态。
六、为什么选择CA-IF1051VS？
±58V行业领先故障保护：远超ISO标准的安全余量，有效抵御总线过压冲击
±30V扩展共模范围：允许节点间存在较大地电位偏差，简化系统接地设计
5Mbps CAN FD支持：面向未来的高速通信，兼容经典CAN和CAN FD
独立VIO（2.5V~5.5V） ：直接连接不同逻辑电平的CAN控制器，无需电平转换器
130ns超低环路延时：快速响应，提高CAN总线时间裕量
-55°C至+150°C超宽结温范围：适应从极寒到高温的各类严苛环境
全面的集成保护：欠压保护、显性超时检测、热关断、上电无扰动
静音模式：灵活关闭发送器，满足特定通信需求
SOIC-8标准封装：易于焊接和批量生产，兼容主流PCB设计
