在工业自动化、电机驱动、楼宇控制等对可靠性要求极高的应用场景中，电源管理方案的选择直接决定了系统的稳定性、效率和长期运行成本。工程师面临的挑战往往是多重的：既要满足宽输入电压范围的适应性（从12V到24V甚至更高），又要保证在满载和轻载条件下都能实现高效率，同时还要通过严苛的EMI认证——这三者兼顾绝非易事。
传统的电源方案往往需要在效率和尺寸之间做出妥协：要么采用复杂的分立器件方案增大PCB面积，要么在轻载效率上做出牺牲。而随着工业设备向小型化、高密度方向演进，系统对电源芯片的集成度、EMI性能和热管理能力提出了更高要求。
德州仪器（TI）LMR33620ADDAR 正是为满足这些严苛需求而生的SIMPLE SWITCHER®同步降压转换器。它以3.8V至36V的宽输入电压范围、2A连续输出电流能力、峰值效率超过95% 和低至25µA的工作静态电流，在8引脚HSOIC小型封装内实现了高性能与高集成度的完美统一。作为TI SIMPLE SWITCHER®家族的一员，LMR33620专为条件严苛的工业应用而设计，为各类工业电源系统提供了一套高效、低EMI、易用的电源转换解决方案。
一、产品介绍：SIMPLE SWITCHER®家族的高性能同步降压转换器
LMR33620ADDAR是德州仪器（Texas Instruments） 推出的一款SIMPLE SWITCHER®同步降压DC/DC转换器，属于LMR33620系列。该器件采用8引脚HSOIC（DDA）封装，以卷带形式供货（每卷2500片），是SMT自动化生产的理想选择。

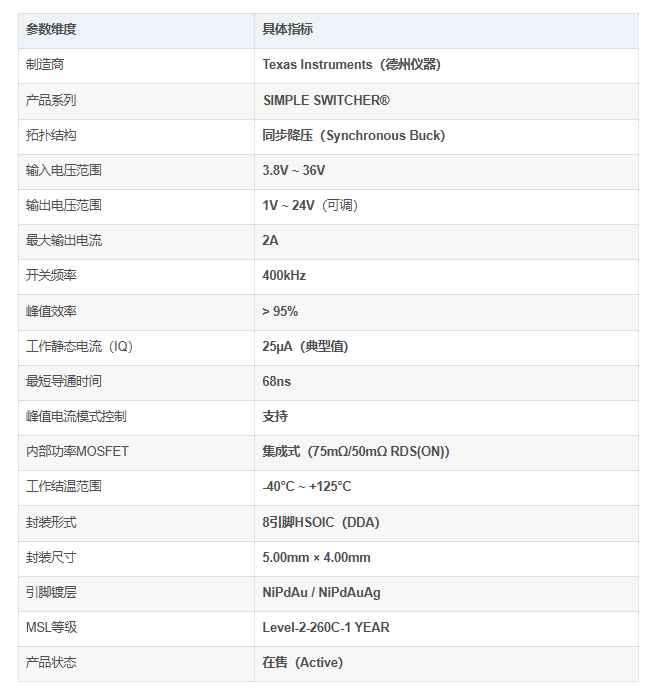

核心参数一览

LMR33620ADDAR作为SIMPLE SWITCHER®稳压器，是一款简单易用的同步降压DC/DC转换器，能够使用高达36V的输入电压驱动高达2A的负载电流。器件通过集成技术省去了大部分外部元件，并提供专为实现简单PCB布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。
二、核心技术与特点：六大维度定义工业级降压转换器新标准
特点一：宽输入电压范围（3.8V至36V）
LMR33620ADDAR支持3.8V至36V的超宽输入电压范围。这一特性使其能够兼容12V、24V乃至36V的各类工业电源总线-。无论是标准12V适配器、24V工业PLC系统，还是更高电压的电机驱动母线，LMR33620都能直接适配，无需额外的预稳压电路。这一宽电压兼容性极大地简化了电源设计，一颗芯片即可覆盖多种应用场景。
特点二：峰值效率>95% + 25µA低静态电流
LMR33620ADDAR的峰值效率超过95%，在满负载时能够提供高于92%的效率。更值得一提的是，器件在轻负载条件下自动折返频率以提高效率，即使在输出电流很小的待机状态下，也能保持出色的转换效率。
25µA的典型工作静态电流使其特别适合电池供电设备和需要长期待机的系统。在工业应用中，这一低静态电流特性意味着更低的待机功耗、更小的散热压力和更长的系统寿命。
特点三：超低EMI设计
LMR33620ADDAR专为低EMI和低开关噪声而优化。其核心技术包括：
HotRod™封装：采用倒装芯片封装技术，显著降低了寄生电感和电阻，从源头减少了开关噪声的辐射
在工业设备中，EMI合规性往往是产品认证的关键环节。LMR33620的低EMI设计大幅简化了EMI滤波器的设计，加速了产品的EMC认证进程，降低了系统总成本。
特点四：68ns最短导通时间
LMR33620ADDAR的最短导通时间仅68ns。这一特性使其在高输入电压、低输出电压的应用中（如36V输入转1V输出），依然能够保持稳定的开关控制，无需跳过脉冲，从而保证了输出电压的精度和纹波性能。对于需要从24V/36V总线直接产生低压逻辑电源的应用，这一特性至关重要。
特点五：集成补偿网络与峰值电流模式控制
LMR33620ADDAR集成了内部补偿网络，省去了外部补偿元件的设计和选型工作，大幅简化了电源设计流程。
器件采用峰值电流模式控制，具有快速的瞬态响应能力和逐周期电流限制保护。当负载发生突变时，电流模式控制能够在极短时间内调整占空比，确保输出电压的稳定。这对于电机启动、负载跳变等动态工况尤为关键。
三、核心优势
优势一：SIMPLE SWITCHER®易用性
作为TI SIMPLE SWITCHER®家族的一员，LMR33620ADDAR继承了该系列简单易用的基因。器件通过高度集成省去了大部分外部元件，集成补偿网络免去了复杂的环路补偿设计。配合TI WEBENCH® Power Designer在线设计工具，工程师可以在几分钟内完成完整的电源方案设计。从概念到原型，LMR33620ADDAR大幅缩短了电源设计的周期。
优势二：超小解决方案尺寸
LMR33620ADDAR采用8引脚HSOIC封装，尺寸仅5.00mm × 4.00mm。其高集成度（集成功率MOSFET、补偿网络、保护电路）和优化的引脚排列，使得整体解决方案尺寸极小。在PCB面积寸土寸金的工业控制板和便携设备中，这一优势释放了宝贵的板级空间，为更多功能的集成创造了条件。
优势三：全面的保护功能
LMR33620ADDAR集成了完善的保护功能：
热关断：结温过高时自动关断，防止器件过热损坏
输入欠压锁定：输入电压过低时禁止开关，防止系统工作在异常状态
逐周期电流限制：每个开关周期独立检测电流，防止过流损坏
断续短路保护：输出短路时进入断续模式，降低了短路功耗，保护了器件和后级电路
这些保护功能共同构成了一个多层次的安全防护体系，确保在异常工况下系统能够安全关断，避免了因电源故障引发的连锁损坏。
四、同系列型号对比：精准定位，按需选择

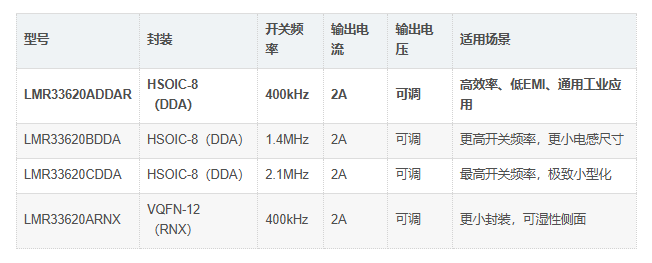

4.1 LMR33620系列内部对比（频率选项）
LMR33620系列提供三种不同的开关频率选项，以满足不同应用场景对效率、尺寸和EMI的差异化需求：

五、产品应用领域：从工业自动化到电机驱动的广泛覆盖
LMR33620ADDAR凭借其36V宽输入电压、2A输出电流、>95%峰值效率、25µA低静态电流和超小解决方案尺寸等综合优势，在众多工业电源应用场景中发挥着不可替代的作用。
1. 工业控制与工厂自动化（核心应用）
应用场景：PLC CPU供电、工业控制板电源、HVAC控制、电梯控制、远程I/O模块-
核心价值：工业控制设备通常采用24V工业总线供电，内部需要产生5V、3.3V、1.8V等多路低压电源为MCU、FPGA、通信接口供电。LMR33620ADDAR的3.8V至36V宽输入范围使其能够直接从24V总线取电-；2A输出电流足以满足主流工业控制器的供电需求；>95%的峰值效率降低了长期运行的能耗和散热成本；超小解决方案尺寸适配工业控制板高密度PCB设计的需求。
2. 电机驱动与运动控制
应用场景：无人机电源、交流逆变器、变频驱动器、伺服系统
核心价值：电机驱动系统中的控制逻辑和通信接口需要稳定、低噪声的电源。LMR33620ADDAR的低EMI特性确保在电机、变频器等强干扰源附近电源输出依然纯净；68ns最短导通时间支持高降压比应用（如36V转3.3V）；逐周期电流限制和热关断保护在电机启动和堵转等异常工况下确保电源安全。
3. 通用宽输入电压电源
应用场景：工业设备内部电源模块、测试测量仪器、通信设备电源
核心价值：LMR33620ADDAR的宽输入电压范围使其能够适配从12V适配器到36V工业总线的多种输入源；可调输出电压（1V至24V） 提供了极大的灵活性；集成补偿网络和简单的PCB布局使得电源模块设计快速、可靠。
4. 楼宇与家庭自动化
应用场景：智能照明电源、HVAC控制器、门禁系统电源、智能家居网关
核心价值：楼宇自动化设备通常需要长期不间断运行。LMR33620ADDAR的25µA低静态电流在待机模式下显著降低了待机功耗；高效率减少了长期运行的能耗和散热需求；宽输入范围使其能够适应不同楼宇的供电环境。
5. 电池供电与便携设备
应用场景：便携式仪器、手持测试设备、电池备份系统-
核心价值：LMR33620ADDAR的25µA低静态电流在待机模式下延长了电池续航时间；轻负载下的高效率确保了在低输出电流时依然保持优异的转换效率。
6. 汽车电子（Q1版本）
应用场景：车载信息娱乐系统、车身控制模块、传感器供电
核心价值：LMR33620的AEC-Q100车规版本（LMR33620-Q1） 满足汽车电子对温度适应性和长期可靠性的严苛要求。-40°C至+125°C的宽结温范围使其能够适应汽车发动机舱和座舱的温差环境。
7. 功能安全相关应用
应用场景：工业安全控制器、功能安全电源模块
核心价值：LMR33620ADDAR具备功能安全能力（Functional Safety-Capable） ，提供了FIT（失效率）数据、FMD（故障模式分布）和Pin FMA（引脚故障模式分析） 等文档，简化了系统级功能安全认证的流程。
六、为什么选择LMR33620ADDAR？
36V宽输入电压范围：覆盖12V、24V、36V工业总线，一芯多用，简化电源设计。
36V宽输入电压范围：覆盖12V、24V、36V工业总线，一芯多用，简化电源设计。
峰值效率>95% ：全负载范围高效运行，降低能耗和散热成本。
25µA低静态电流：电池供电和待机模式的理想选择，延长设备续航。
超低EMI设计：HotRod™封装+并行输入电流路径，从源头降低EMI辐射，加速EMC认证。
68ns最短导通时间：支持高输入电压转低输出电压的高降压比应用。
集成补偿网络：省去外部补偿元件，简化设计，缩短开发周期。
全面的保护功能：热关断、欠压锁定、逐周期电流限制、断续短路保护，多重安全屏障。
超小解决方案尺寸：HSOIC-8封装（5×4mm）+高集成度，释放宝贵PCB面积。
SIMPLE SWITCHER®易用性：配合WEBENCH®工具，几分钟完成电源方案设计。
