NCV20071SN2T1G是安森美（onsemi） 设计生产的车规级CMOS运算放大器。它采用TSOP-5超小型封装，在2.7V至36V的宽电源范围内实现了3MHz带宽、2.8V/μs压摆率、每通道仅405μA超低静态电流的卓越性能组合。它通过了AEC-Q100车规级认证并具备PPAP能力，为汽车电子、工业控制和传感器信号链提供了一套高精度、低功耗、高可靠性的通用放大解决方案。
本文将从产品介绍、核心技术、核心优势、同系列对比、应用领域等维度，对NCV20071SN2T1G进行全方位深度解析。
一、产品介绍：TSOP-5封装的单通道车规级CMOS运算放大器
NCV20071SN2T1G是安森美（onsemi） 推出的一款单通道CMOS运算放大器，属于NCx2007x系列。该系列提供轨到轨输出操作、3MHz带宽，并提供单路、双路和四路配置。NCV前缀表示该器件为汽车级型号，已通过AEC-Q100认证并具备PPAP能力。

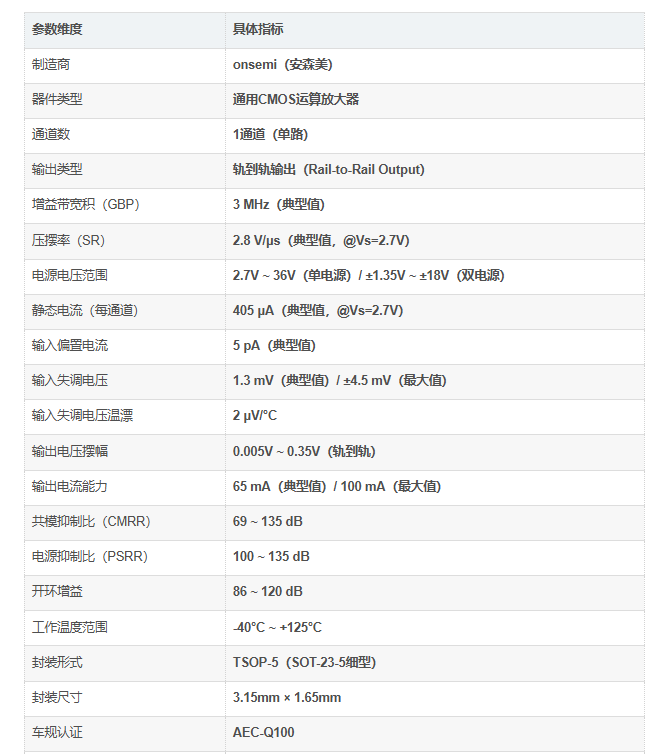

核心参数一览

NCV20071SN2T1G的核心竞争力在于其卓越的功耗-性能比——在2.7V低电源电压下，器件依然能够提供3MHz的带宽和2.8V/μs的压摆率，同时每通道仅消耗405μA的静态电流。这一特性使其特别适合电池供电的便携设备和对功耗敏感的多通道系统。
作为CMOS器件，NCV20071SN2T1G具有高输入阻抗和低输入偏置电流（典型值仅5pA），非常适合与各类高阻抗信号传感器接口。
二、核心技术：四大特性定义车规级通用运放新标准
特性一：轨到轨输出
NCV20071SN2T1G采用轨到轨输出（Rail-to-Rail Output） 设计。输出电压摆幅可接近电源轨——典型值低至0.005V（低侧） 和VCC-0.35V（高侧） 。
在单电源供电（如5V或3.3V）应用中，这一特性意味着ADC的输入范围可以被充分利用，不会因为运放输出不能接近电源轨而损失宝贵的信号动态范围。对于低压精密测量系统而言，轨到轨输出是确保信号链精度的关键保障。
特性二：宽电源电压范围（2.7V至36V）
NCV20071SN2T1G支持2.7V至36V的超宽电源电压范围，同时兼容±1.35V至±18V的双电源供电。
这一宽电源范围使其能够从容应对从低压便携设备（3.3V/5V）到高压工业系统（12V/24V/36V）的各类电源环境。无论是汽车12V电池系统、工业24V传感器网络，还是实验室±15V双电源仪器，NCV20071SN2T1G都能直接适配，无需额外的电源转换或电平调整。
特性三：超低功耗——每通道仅405μA
NCV20071SN2T1G在2.7V电源电压下的每通道静态电流典型值仅405μA。
在提供3MHz带宽和2.8V/μs压摆率的同时，这一极低的功耗使其在多通道系统中尤为突出——4通道版本的NCV20074总功耗仍控制在2mA以内。对于电池供电的便携设备、ECU数量激增的汽车电子系统，以及对散热有严格要求的紧凑型设计，这一超低功耗特性可直接延长电池续航时间、降低系统温升。
特性四：AEC-Q100车规认证 + PPAP能力
NCV20071SN2T1G已通过AEC-Q100车规级认证，并具备PPAP（生产件批准程序）能力。
AEC-Q100是汽车电子领域最严苛的可靠性标准之一，涵盖温度循环、湿度耐受、ESD防护、早期失效率等全方位测试。PPAP能力则确保器件满足汽车行业严格的质量管控和量产批准流程。这一认证使其可以直接应用于各类汽车电子系统，包括车身控制模块、车载信息娱乐系统、电池管理系统、传感器接口等。
三、核心优势：五大维度定义车规级通用运放新标杆
优势一：高精度信号调理——5pA输入偏置电流 + 1.3mV典型失调电压
NCV20071SN2T1G的输入偏置电流典型值仅5pA，输入失调电压典型值仅1.3mV。
5pA的超低输入偏置电流使其非常适合高阻抗信号源（如光电二极管、压电传感器、pH电极等），几乎不从前级抽取电流，最大限度减少了信号源的负载效应和偏置误差。1.3mV的低失调电压则确保了直流精度的优良表现。
这两项指标的组合，使NCV20071SN2T1G在传感器信号调理、电流检测、精密测量等应用中表现出色。
优势二：3MHz带宽 + 2.8V/μs压摆率
NCV20071SN2T1G的增益带宽积为3MHz，压摆率典型值高达2.8V/μs。
3MHz的带宽足以处理音频信号、PWM信号滤波、传感器动态响应等大多数工业与汽车应用中的模拟信号；2.8V/μs的压摆率确保了在大信号摆幅下输出能够快速跟踪输入变化，有效降低了失真。
这一速度与精度的平衡，使其既不同于低速精密运放（难以处理动态信号），也不同于高速运放（功耗过高），在通用信号链应用中找到了最佳的“甜蜜点” 。
优势三：TSOP-5超小型封装
NCV20071SN2T1G采用TSOP-5（SOT-23-5细型）封装，尺寸仅3.15mm × 1.65mm。
在传统方案中，实现同样的单通道通用放大功能，往往需要更大封装的SOIC-8或SOT-23-5标准封装。TSOP-5的超薄、超小设计为PCB释放了大量宝贵空间——对于ECU数量不断增加、车内空间日益紧张的汽车电子，以及小型化趋势下的便携设备和物联网终端，这一优势尤为关键。
优势四：65mA高输出电流
NCV20071SN2T1G的输出电流能力典型值达65mA，最大值可达100mA。
这一远超一般通用运放（通常20-30mA）的输出驱动能力，使其能够直接驱动ADC的开关电容输入级、小功率负载、长距离信号线，而无需额外缓冲器。在需要驱动较大容性负载的应用中，这一特性显著简化了系统设计、降低了BOM成本。
优势五：优异的EMC/ESD性能
NCV20071SN2T1G具备优异的共模抑制比（CMRR 69~135dB）和电源抑制比（PSRR 100~135dB）。高CMRR确保了在强共模干扰环境（如电机驱动、开关电源附近）中信号的高保真度；高PSRR则有效抑制了电源纹波对输出信号的干扰。
在汽车和工业应用中，电源噪声和共模干扰无处不在——NCV20071SN2T1G的高抑制比为信号链提供了坚实的抗干扰屏障。
四、同系列型号对比：精准定位，按需选择
4.3 与行业竞品的定位对比

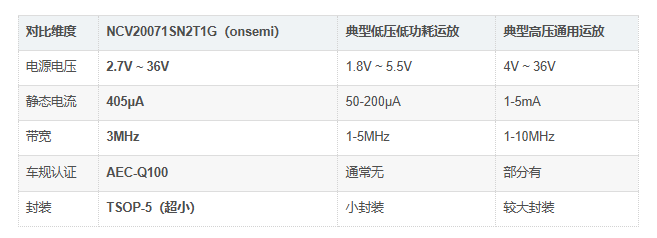

NCV20071SN2T1G在同级通用运放市场中的核心差异化优势在于“宽电压 + 低功耗 + 车规” 的三合一组合：

五、产品应用领域：从汽车电子到工业控制的广泛覆盖
NCV20071SN2T1G凭借其3MHz带宽、2.7V至36V宽电源、405μA低功耗、AEC-Q100车规认证和TSOP-5超小封装等综合优势，在众多对精度、功耗和可靠性有严苛要求的应用场景中发挥着不可替代的作用。
1. 汽车电子（核心应用）
应用场景：车身控制模块（BCM）传感器接口、车载信息娱乐系统（IVI）音频信号调理、电池管理系统（BMS）电压/电流检测、车载传感器信号放大、仪表盘显示驱动-
核心价值：NCV20071SN2T1G专为汽车应用而设计-。其AEC-Q100车规认证确保了在引擎舱高温、车内温度变化、振动冲击等严苛环境中的长期可靠性。在BCM中，器件用于放大各类传感器的微弱信号（温度、压力、位置等）；在BMS中，用于电池电压和电流的精密检测；在IVI中，用于音频信号的放大与调理。2.7V至36V的宽电源范围使其能够直接工作在汽车12V电池系统中，无需额外的电源转换。
2. 工业控制与自动化
应用场景：PLC模拟输入模块、工业传感器信号调理、过程控制仪表、数据采集系统（DAQ）
核心价值：工业环境中的传感器信号（温度、压力、流量等）通常为微弱电压或电流信号，需要高精度放大后才能送入ADC。NCV20071SN2T1G的5pA低输入偏置电流最大限度地减少了信号源负载；3MHz带宽足以处理快速变化的工业信号；-40°C至125°C的宽温工作范围使其能够适应工业现场的恶劣环境-。在智能电表中，NCV20071SN2T1G可用于电流和电压的精密检测。
3. 电流检测与电源管理
应用场景：低侧/高侧电流检测、电源电流监控、过流保护电路
核心价值：在电流检测应用中，NCV20071SN2T1G可用于放大检测电阻上的微弱压降。其宽共模输入范围和轨到轨输出使得在单电源供电下仍能精确测量接近地电位的信号。65mA的输出电流能力使其能够直接驱动后级的ADC或比较器。
4. 传感器信号调理
应用场景：光电二极管前置放大、压电传感器接口、温度传感器（热电偶/RTD）信号放大、pH电极缓冲
核心价值：NCV20071SN2T1G的5pA超低输入偏置电流使其成为高阻抗传感器信号调理的理想选择。在光电二极管应用中，极低的输入偏置电流意味着更小的偏置误差和更宽的动态范围；在热电偶和RTD应用中，低失调电压和低温漂（2μV/°C）确保了高精度的温度测量。
5. 便携式设备与电池供电系统
应用场景：便携式医疗设备、手持测试仪器、电池供电传感器节点
核心价值：NCV20071SN2T1G的405μA超低静态电流可显著延长电池续航时间。在便携式设备中，低功耗意味着更长的待机时间和更小的电池容量需求。其TSOP-5超小封装适配便携设备紧凑的PCB设计。
6. 有源滤波器与信号处理
应用场景：抗混叠滤波器、音频滤波器、PWM信号滤波、通信信号调理
核心价值：NCV20071SN2T1G的3MHz带宽和高开环增益（86~120dB） 使其成为有源滤波器设计的理想核心器件。无论是低通、高通、带通还是带阻滤波器，NCV20071SN2T1G都能在保持低功耗的同时提供充足的环路增益和带宽。
六、为什么选择NCV20071SN2T1G？
AEC-Q100车规认证 + PPAP能力：汽车电子的“通行证”，可直接用于车载系统，无需额外可靠性验证。
2.7V至36V超宽电源范围：从低压便携设备到36V工业系统，一芯适配多种电源环境。
每通道仅405μA超低静态电流：电池供电和多通道系统的理想选择，显著延长续航、降低温升。
3MHz带宽 + 2.8V/μs压摆率：速度与精度的完美平衡，适应各类通用信号处理需求。
5pA超低输入偏置电流：高阻抗传感器信号调理的理想前端，几乎不从前级抽取电流。
轨到轨输出：最大化动态范围，确保ADC输入范围被充分利用。
65mA高输出电流：直接驱动ADC、小功率负载、长距离信号线，无需额外缓冲器。
TSOP-5超小封装（3.15×1.65mm） ：空间受限设计的理想选择，释放宝贵PCB面积。
优异的CMRR/PSRR：在强干扰环境中保持信号高保真度，工业与汽车环境的坚实保障。
完整的产品组合：单路、双路、四路可选，工业级（NCS）和车规级（NCV）可选，覆盖全场景需求。
