一、产品介绍
BSS127S-7是DIODES（美台）推出的BSS127S-7小信号N沟道增强型MOSFET，它采用先进的平面工艺技术，在标准的

SOT-23微型封装内，集成了600V高漏源击穿电压、70mA连续漏极电流、160Ω导通电阻以及1.08nC低栅极电荷，并以低输

入电容、低输入/输出漏电、高BVDSS额定值等特性，为对PCB空间和高压耐受均有严格要求的紧凑型高压电路提供了兼具

高性能、高可靠性与小尺寸的理想开关方案。

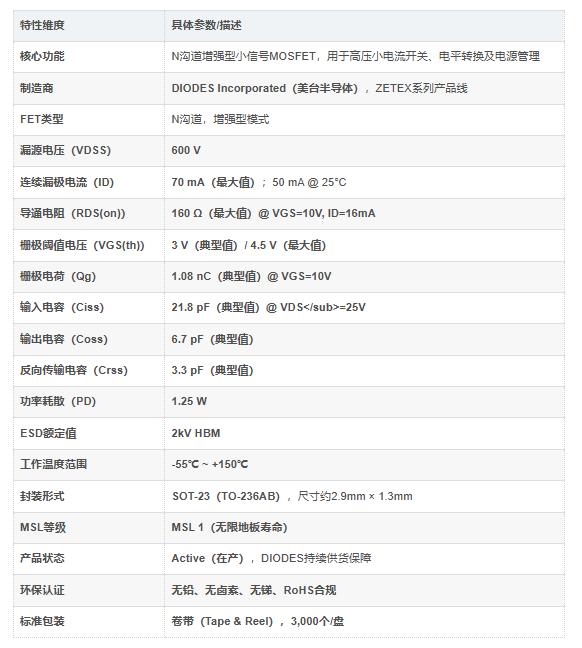

二、产品核心信息

三、核心功能与优势特点深度解析

BSS127S-7的核心价值在于其在SOT-23微型封装内实现了600V的高漏源电压耐受能力，配合低至21.8pF的输入电容、1.08nC

的低栅极电荷和1.25W的功率耗散能力，为空间受限的高压小信号开关和电平转换电路提供了高性能、高可靠性的理想解决方案。

1. 600V高漏源电压 + SOT-23微型封装，小尺寸中的高压能力
BSS127S-7拥有600V的漏源击穿电压（VDSS），同时采用业界标准的SOT-23微型封装（尺寸约2.9mm × 1.3mm，仅3引脚），

占板面积不足4mm²。在电池管理系统（BMS）的高压侧电平转换中，600V耐压使其可直接连接至数百伏的电池组串联节点，

而无需额外的电压衰减或隔离电路；

2. 160Ω低导通电阻 + 21.8pF低输入电容，开关性能优化
BSS127S-7在VGS=10V、ID=16mA条件下，最大导通电阻为160Ω。在16mA工作电流条件下导通功耗仅约0.04W，配合1.25W

的总功率耗散能力，为器件在紧凑布局中提供了充足的热裕量。

其输入电容典型值仅21.8pF，栅极电荷典型值仅1.08nC，在高压小信号开关和电平转换应用中，极低的Qg意味着只需很小的驱动

电荷即可完成开关状态的切换，显著降低栅极驱动功耗，同时支持更高的开关频率。在高压侧电平转换电路中，低输入电容可有

效减少信号传输延迟。

3. 低输入/输出漏电 + 高BVDSS额定值，高压隔离可靠性保障
BSS127S-7采用先进的平面工艺技术，具备出色的高压特性和快速开关特性，使其非常适合小信号和电平转换应用。在高电压母

线与低压控制电路之间执行电平转移时，低漏电特性确保在高压阻断状态下几乎没有电流从高压侧串扰至低压域，显著提升系统

的安全性。高BVDSS额定值和低漏电性能的组合，使其成为高压电源系统中理想的高压侧开关和启动器件选择。

4. 1.08nC低栅极电荷 + 逻辑电平驱动，简化栅极驱动设计
BSS127S-7具有逻辑电平驱动特性，栅极阈值电压（VGS(th)）典型值为3V，可直接由3.3V/5V微控制器的GPIO端口驱动，无需

额外的栅极驱动IC。在高压启动电路和电平转换应用中，这一特性允许直接从低压MCU I/O施加开关控制信号，通过BSS127S-7

实现高压侧的接通与关断，大幅简化了外围电路并降低了BOM成本。典型接通延迟时间仅5ns，关断下降时间为168ns，确保在高

压脉冲应用中的及时响应。

5. -55℃至150℃宽结温 + 2kV ESD额定值，严苛环境下的可靠之选
BSS127S-7的工作结温范围覆盖-55℃至150℃，MSL等级为MSL 1（无限地板寿命）。从北方严寒的户外设备到工业现场密闭高温

箱体，均可保持稳定的电学特性。其ESD额定值为2kV HBM，在生产和现场使用中能有效抵御静电冲击，提升产品耐用性和生产良率。

6. SOT-23极紧凑封装 + 卷带包装，高密度SMT生产无忧
BSS127S-7采用SOT-23极紧凑封装，占板面积仅约4mm²，完全兼容标准SMT自动化贴片流程。3,000个/盘的卷带包装适配大批量

自动化产线需求，显著提升生产效率。有源器件状态为Active（在产），DIODES原厂持续供货保障。

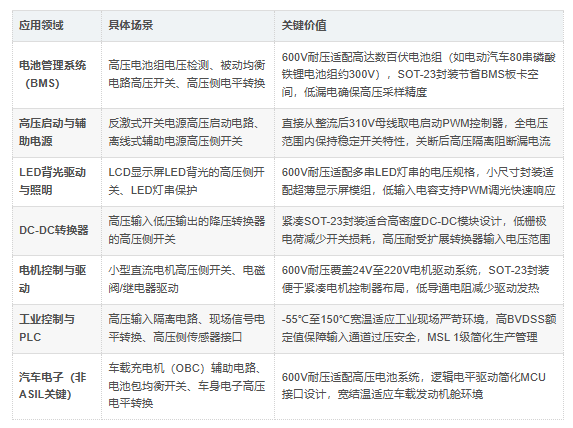

三、主要应用领域
BSS127S-7凭借其600V高耐压、SOT-23微型封装、低导通电阻和低输入电容等特性，在以下多个高压小功率领域中具有广泛应用：

四、主要竞争优势

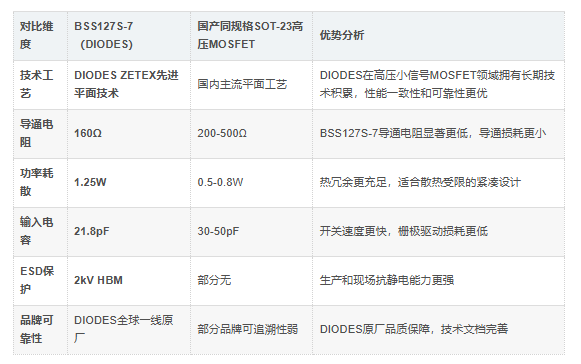

1. 与国产同规格SOT-23高压MOSFET的对比优势

五、为什么选择BSS127S-7？

600V高耐压 + SOT-23微型封装，小尺寸中的高压能力
BSS127S-7拥有600V的漏源击穿电压（VDSS），同时采用业界标准的SOT-23微型封装（尺寸约2.9mm × 1.3mm），占板面积不足

4mm²。在电池管理系统（BMS）的高压侧电平转换中，600V耐压可直接连接至数百伏的电池组串联节点，而无需额外的电压衰减

或隔离电路；在高压辅助电源和反激式转换器的启动电路中，BSS127S-7可作为启动开关和高压隔离缓冲，直接从整流后的310V母

线取电驱动后级PWM控制器,以SOT-23的微小尺寸，实现600V高压的安全隔离与可控开关。

70mA电流 + 160Ω低导通电阻，驱动能力与能效双优
BSS127S-7的连续漏极电流高达70mA，在VGS=10V条件下，导通电阻最大值为160Ω。相比Infineon BSS126（30mA/700Ω），电

流能力提升133%，导通电阻降低至约1/4，导通损耗大幅降低。在高压启动电路中，70mA的电流能力足以驱动各类PWM控制器的启

动引脚和辅助回路，配合1.25W的功率耗散能力，为紧凑布局提供了充足的热裕量。

21.8pF低输入电容 + 1.08nC低栅极电荷，开关速度与驱动效率兼得
BSS127S-7的输入电容典型值仅21.8pF，栅极电荷典型值仅1.08nC。对比Infineon BSS126（99pF），输入电容仅为竞品的约1/5，在

高压侧电平转换和高频PWM调光等应用中，极低的Qg和Ciss允许直接由3.3V/5V MCU GPIO驱动。典型接通延迟时间仅5ns，开关速

度快、驱动损耗小，是高压侧高速开关的天然搭档。

-55℃至150℃宽结温 + 2kV ESD额定值，严苛环境可靠部署
BSS127S-7的工作结温范围覆盖-55℃至150℃，MSL等级为MSL 1（无限地板寿命）。在北方严寒的户外设备、工业现场密闭高温箱体

以及发动机舱环境中，器件性能保持稳定可靠。其2kV HBM ESD额定值在生产装配中可有效抵御静电冲击，显著提升生产良率和现场可靠性。

SOT-23极紧凑封装 + 卷带3,000/盘，高密度SMT生产无忧
BSS127S-7采用SOT-23极紧凑封装，占板面积仅约4mm²，完全兼容标准SMT自动化贴片流程。3,000个/盘的卷带包装适配大批量自

动化产线需求，显著提升生产效率。有源器件状态为Active（在产），DIODES原厂持续供货保障。

六、典型应用场景

电池管理系统（BMS）：高压电池组电压检测隔离、被动均衡电路高压开关、高压侧电平转换

高压启动与辅助电源：反激式开关电源高压启动电路、离线式辅助电源高压侧开关

LED背光驱动与照明：LCD显示屏LED背光高压侧开关、LED灯串保护、PWM调光接口

DC-DC转换器：高压输入低压输出的降压转换器高压侧开关

电机控制与驱动：小型直流电机高压侧开关、电磁阀/继电器驱动

工业控制与PLC：高压输入隔离电路、现场信号电平转换

汽车电子（非ASIL关键）：车载充电机（OBC）辅助电路、电池包均衡开关
