一、产品介绍
EPM570F256C5N 是Intel（原Altera）推出的CPLD - 复杂可编程逻辑器件，它基于成熟的0.18μm低功耗工艺，在256-FBGA

（17×17mm）紧凑封装内，集成了570个逻辑单元（LE）、等效440个宏单元、160个用户I/O以及5.4ns的极速引脚到引脚延

迟，以即时启动、非易失性架构和低至29µA的待机功耗，为工业控制、通信网络和汽车电子等对成本敏感且需实现快速并

行逻辑处理的嵌入式应用提供了兼顾性能、功耗与性价比的理想硬件平台。

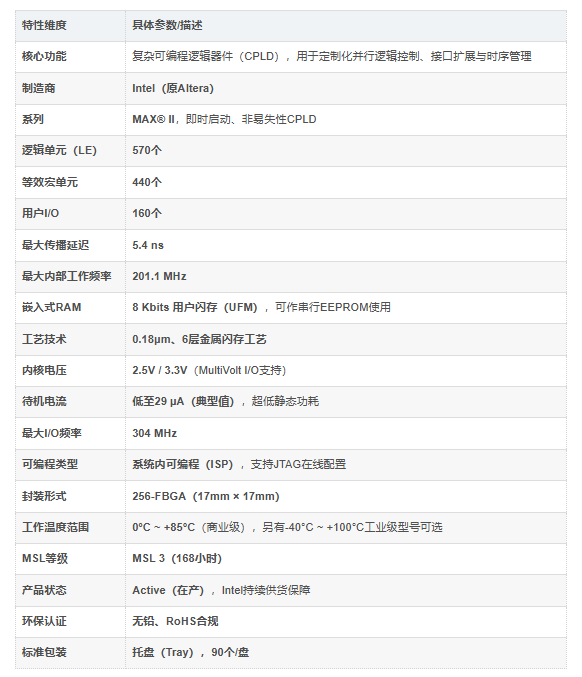

二、产品核心信息

三、核心功能与优势特点深度解析
EPM570F256C5N的核心价值在于其作为MAX II系列的中端主力型号，凭借即时启动、非易失性架构、160个高密度I/O和5.4ns

快速逻辑响应，在工业控制、通信设备和汽车电子等对并行逻辑处理速度有严格要求的中等规模应用中，实现了性能、功耗

与成本之间的理想平衡，为工程师提供了CPLD的强大替代选择。
① 570个逻辑单元 + 等效440个宏单元，中等规模逻辑设计的“黄金容量”
EPM570F256C5N拥有570个逻辑单元（LE），等效宏单元数为440个。在工业PLC的I/O扩展模块中，570个LE可同时实现数

十路数字量信号的采集、滤波和状态机控制；在通信设备接口转换中，可承载多协议并行数据的实时处理。在成本和逻辑密度

之间，570个LE的容量正好是"刚刚好"的选型点。
② 160个用户I/O + 5.4ns极速延迟，高密度接口与快速响应的理想结合
EPM570F256C5N采用256-FBGA封装，提供160个用户I/O引脚，支持3.3V/2.5V/1.8V等多种I/O标准。在工业PLC I/O扩展模块

中，160个I/O可支持高达80路以上数字量输入输出，大幅降低对外部I/O扩展芯片的依赖；在高速数据采集系统中，5.4ns的引

脚到引脚传播延迟意味着单路信号在进入CPLD后可在5.4ns内完成逻辑处理后输出，对于需要实时响应的伺服驱动控制信号和

高速数据缓冲至关重要。
③ 即时启动 + 非易失性架构，上电即用零延迟
MAX II系列CPLD采用闪存工艺，配置数据在芯片内部非易失性存储，上电瞬间即可进入工作状态，无需等待外部配置器件加载。

在汽车电子和工业现场设备中，系统上电后要求毫秒级启动响应。
④ 低功耗设计 + 29µA超低待机电流，绿色节能与长续航并重
EPM570F256C5N的典型待机电流低至29µA。在电池供电的便携医疗设备、手持式仪器等应用场景中，即使设备长期处于待机

状态，CPLD的功耗也几乎可以忽略不计，配合智能休眠唤醒管理，可有效延长终端产品的续航时间。对于7×24h不间断运行的

工业控制器，低功耗设计意味着更低的长期运营成本和更高的系统可靠性。
⑤ 8Kbits用户闪存（UFM）+ MultiVolt I/O，集成度与灵活性兼备
EPM570F256C5N集成了8Kbits用户闪存（UFM），可作为片内串行EEPROM使用，用于存储设备序列号、校准参数、固件版本

等少量关键配置数据，无需外挂独立EEPROM芯片，降低BOM成本并节省PCB面积。其MultiVolt I/O架构支持内核电压（2.5V/3.3V

）与I/O电压（1.5V/1.8V/2.5V/3.3V）独立供电，可直接与不同电压域的外设无缝接口。
⑥ 强大的IP生态 + Intel Quartus II成熟工具链，加速项目落地
EPM570F256C5N由Intel Quartus II设计套件提供完整支持，从原理图输入、HDL编写到仿真、综合、布局布线、时序分析，开发

流程成熟高效。Intel官方提供丰富的IP核（UART、SPI、I²C、PWM等），工程师可直接调用，大幅缩短项目开发周期。其系统内

可编程（ISP） 特性支持通过JTAG接口在线升级固件，无需拆卸芯片即可完成现场更新。
⑦ 0℃ ~ 85℃商业级宽温 + -40℃ ~ 100℃工业级型号可选，适配多样化部署环境
EPM570F256C5N的工作温度范围覆盖0℃至85℃，适用于室内工业控制柜、通信机房以及消费电子产品等常规环境。对于需要

-40℃低温启动的户外设备或车载应用，该系列提供EPM570F256I5N等工业级扩展型号，封装和引脚完全兼容，可在不修改PCB

的情况下直接替换，满足从商业级到工业宽温的无缝部署需求。
四、主要应用领域
EPM570F256C5N以其570个逻辑单元、160个I/O、5.4ns快速延迟和即时启动等特性，在以下对实时逻辑处理和并行控制有高要

求的领域中具有广泛应用：

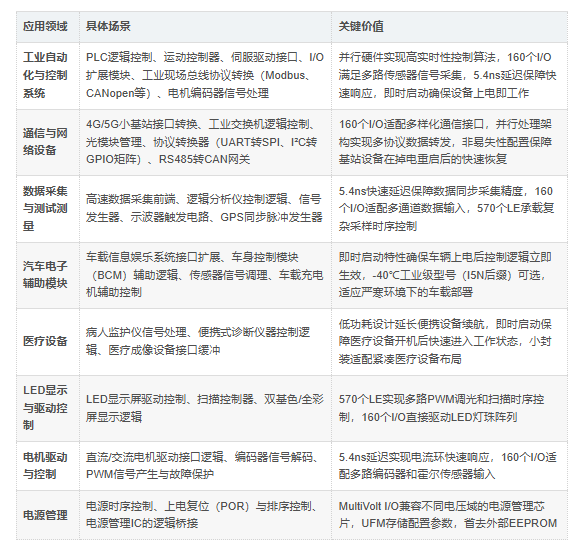

五、应用领域 具体场景 关键价值

六、主要竞争优势
1. 与Xilinx CoolRunner II XC2C256的横向竞品对比

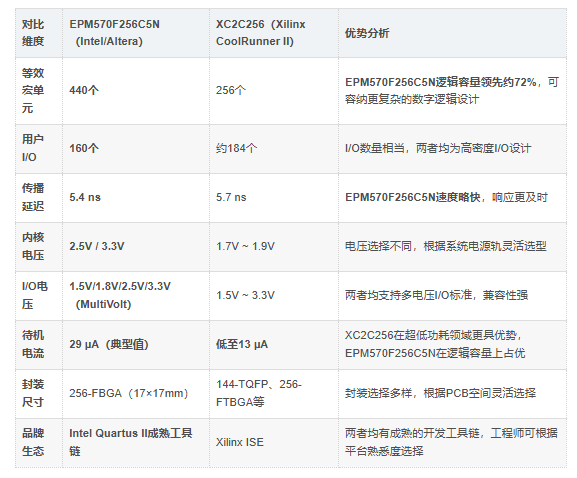

在300-500宏单元级别的CPLD市场中，EPM570F256C5N与Xilinx CoolRunner II XC2C256（256宏单元，5.7ns延迟，1.8V供电）形

成直接对标关系-。综合参数对比如下：

七、为什么选择EPM570F256C5N？
570个逻辑单元 + 等效440个宏单元，中等规模逻辑设计的黄金容量
EPM570F256C5N拥有570个逻辑单元（LE），等效宏单元数为440个。在工业PLC的I/O扩展模块中，570个LE可同时实现数十路数字

量信号的采集、滤波和状态机控制；在通信设备接口转换中，可承载多协议并行数据的实时处理。这一容量在成本和逻辑密度之间达

到了“刚刚好”的黄金选型点。
160个高密度I/O + 5.4ns极速延迟，高密度接口设计与实时响应的理想搭档
EPM570F256C5N采用256-FBGA封装，提供160个用户I/O引脚，支持3.3V/2.5V/1.8V等多种I/O标准。在工业PLC I/O扩展模块中，

160个I/O可支持高达80路以上数字量输入输出，大幅降低对外部I/O扩展芯片的依赖。在高速数据采集系统中，5.4ns的引脚到引脚传

播延迟意味着单路信号在进入CPLD后可在5.4ns内完成逻辑处理后输出，对于需要实时响应的伺服驱动控制信号和高速数据缓冲至关

重要。
即时启动 + 非易失性架构，上电即用零延迟
MAX II系列CPLD采用闪存工艺，配置数据在芯片内部非易失性存储，上电瞬间即可进入工作状态，无需等待外部配置器件加载。在

汽车电子和工业现场设备中，系统上电后要求毫秒级启动响应。
低功耗设计 + 29µA超低待机电流，绿色节能与长续航并重
EPM570F256C5N的典型待机电流低至29µA。在电池供电的便携医疗设备、手持式仪器等应用场景中，即使设备长期处于待机状态，

CPLD的功耗也几乎可以忽略不计，配合智能休眠唤醒管理，可有效延长终端产品的续航时间。对于7×24h不间断运行的工业控制器

和户外通信基站设备，低功耗设计意味着更低的长期运营成本和更高的系统可靠性。
8Kbits用户闪存（UFM）+ MultiVolt I/O，集成度与接口灵活性兼备
EPM570F256C5N集成了8Kbits用户闪存（UFM），可作为片内串行EEPROM使用，用于存储设备序列号、校准参数、固件版本等少

量关键配置数据，无需外挂独立EEPROM芯片，有效降低BOM成本并节省PCB面积。其MultiVolt I/O架构支持内核电压（2.5V/3.3V）

与I/O电压（1.5V/1.8V/2.5V/3.3V）独立供电，可直接与不同电压域的外设无缝接口。
0℃ ~ 85℃商业级宽温 + -40℃ ~ 100℃工业级型号可选，多样化部署场景一站适配
EPM570F256C5N的工作温度范围覆盖0℃至85℃，适用于室内工业控制柜、通信机房以及消费电子产品等常规环境。对于需要-40℃

低温启动的户外设备或车载应用，该系列提供EPM570F256I5N等工业级扩展型号，封装和引脚完全兼容，可在不修改PCB的情况下直

接替换，满足从商业级到工业宽温的无缝部署需求。
Intel Active生命周期 + 成熟Quartus II工具链，工业级项目选型的可靠保障
EPM570F256C5N的产品状态为Active（在产），已获得Intel原厂的持续生产与技术支持，由Intel Quartus II设计套件提供完整的开发流

程支持，从原理图输入、HDL编写到仿真、综合、布局布线、时序分析，开发流程成熟高效。对于工控主板、通信设备和医疗仪器等

生命周期长达5-10年的产品，这一状态确保了器件不会因停产而导致供应链中断。在MAX II系列统一封装下，EPM570F256C5N与EPM240、

EPM1270等型号在部分封装上引脚兼容，可在不修改PCB的前提下实现从240LE到570LE再到1270LE的平滑容量升级，为产品迭代提供

了灵活的设计冗余和容量扩展路径。
八、典型应用场景
工业自动化与PLC控制：I/O扩展、开关量信号采集、工业现场总线协议转换、电机控制逻辑
通信设备与接口桥接：4G/5G小基站接口转换、协议转换器（UART转SPI、I²C转GPIO）、RS485转CAN网关
数据采集与测试测量：高速数据采集前端、逻辑分析仪控制逻辑、GPS同步脉冲发生器
汽车电子辅助模块：车载信息娱乐系统接口扩展、车身控制模块辅助逻辑、传感器信号调理（需选用-40℃工业级版本）
医疗设备：病人监护仪信号处理、便携式诊断仪器控制逻辑、医疗成像设备接口缓冲
LED显示与驱动控制：LED显示屏驱动控制、扫描控制器、PWM调光时序控制
电源管理：电源时序控制、上电复位（POR）与排序控制、多电压域逻辑桥接
