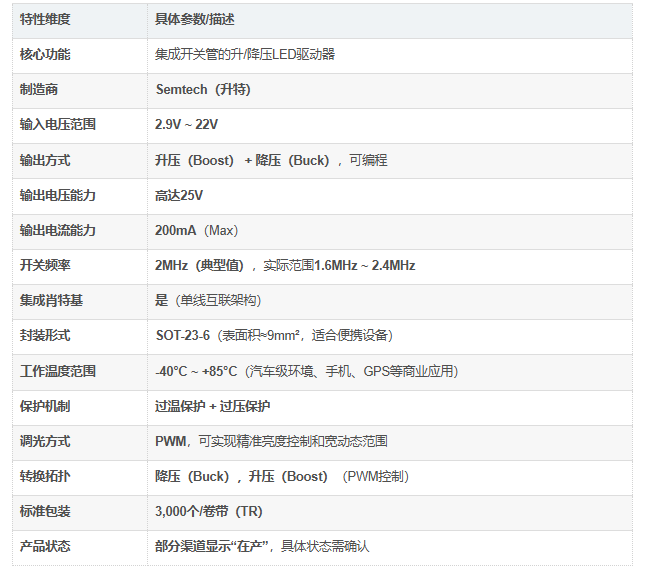

一、产品参数
SC4541SKTRT是Semtech（升特）推出的高频LED驱动器芯片，该器件集升压与降压拓扑于一体，支持2.9V至22V超宽输入电压并具备25V输出电压能力，利用内置肖特基二极管和功率开关，将外部电路减至最少，实现了40mA至200mA输出电流，为平板背光、车内氛围灯以及各类锂电驱动的LED应用提供了兼具效率、灵活性的理想电源管理方案。专为汽车级和背光应用设计，具备高效率、高集成度和宽输入电压范围等优势。
二、核心参数与特性
输出类型：恒流输出，支持 PWM 调光
输出电流：200mA/通道，适用于单串LED驱动
输入电压范围：2.9V 至 22V，适配多种电源架构
输出电压：最高可达 25V
开关频率：2MHz，支持高频工作，减小外部元件尺寸
拓扑结构：支持 降压（Buck）和升压（Boost） 模式，灵活适配不同LED串配置
封装形式：SOT-23-6，小型化表面贴装，节省PCB空间
工作温度范围：-40°C 至 +85°C，满足汽车与工业环境要求
集成特性：内置肖特基二极管与简单互连设计，提升系统可靠性并简化外围电路

保护功能：具备过压保护（OVP），无需外接编程电阻，防止LED开路故障

三、核心功能与优势特点深度解析
SC4541SKTRT的核心价值在于它是一款高度集成的PWM LED驱动器，通过单颗芯片支持降压和升压两种主流拓扑，从根本上简化了多电压域LED驱动电路的设计，并在标准SOT-23-6封装下实现了良好的输入电压适应性。
1. 升降压二合一拓扑 + 200mA驱动能力，单芯片涵盖全局
SC4541SKTRT支持升压和降压两种工作模式，无论是2.9V单节锂电池需要升高压驱动多颗LED，还是22V车载电瓶需要降压，都能用同一方案适配。在200mA的输出能力下，可以并行驱动多颗高亮LED或支持不同电流等级的照明需求。
2. 高集成度（集成肖特基） + 2MHz开关频率，BOM极简且体积超微
芯片内置了肖特基二极管，省去了外部续流管，同时内部集成了功率开关，配合高达2MHz的开关频率，外部仅需小型贴片电感和陶瓷电容即可完成整体电路。整体BOM物料降至极致，特别适合要求高密度和低成本的大批量手持设备和车内氛围灯饰。
3. 宽输入电压（2.9V~22V）兼容锂电与车规，适应各类供电环境
SC4541SKTRT的输入电压覆盖2.9V～22V，是少有的可直接从单节锂电（最低2.9V保护）、5V USB输入、12V汽车电瓶以及24V工业总线直接取电的产品，简化了不同电压域下的物料选型和研发时间。
4. 高效率和丰富保护机制，系统可靠且长寿
SC4541通过恒流控制架构确保LED在不同输入电压和温度条件下保持亮度一致。过温与过压保护对汽车电子和工业照明等严苛环境提供了关键预防屏障，避免因异常过压或高温导致驱动链烧毁，有效延长产品寿命。
5. 单线互联简化结构（One-Wire Connection），降低线束和连接器成本
SC4541具有独特的高侧采样特性，允许外部线路使用单线连接。在由多个独立LED串组成的阵列照明模组中，单线互联可利用系统地为参考进行简单有效的长线驱动，极大节省互连成本和装配损耗。
6. 2MHz超高频段，有效避免AM频段干扰
2MHz开关频率远高于AM广播频段（530kHz~1.7MHz），可规避通信频段噪声，适用于对电磁干扰要求较高的汽车音响和通讯设备内部辅助照明，降低整机电磁兼容性（EMC）验证难度。

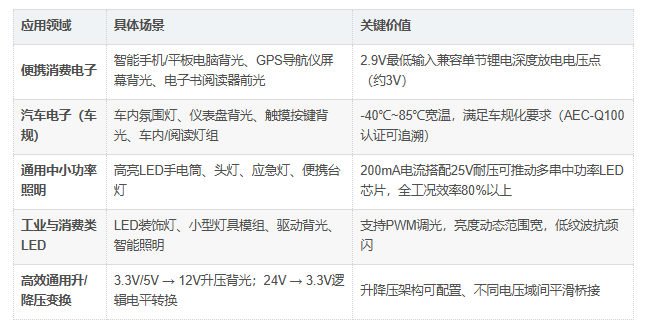

四、主要应用领域
SC4541SKTRT凭借其升降压灵活拓扑、宽压输入和极简外围设计，在以下多个领域中具有广泛应用：

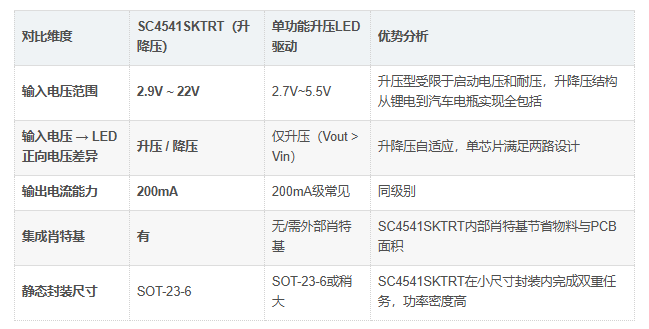

五、主要竞争优势
1. 与行业通用单功能（仅升压）驱动IC的横向对比
SC4541SKTRT在同类低功耗LED驱动市场中常被视为单功能Boost IC的终结者。传统Boost方案电压高于输入电压，但在电池电压高于LED负载时无法工作，必须增加额外的LDO或Bypass通路，影响效率和复杂度。SC4541SKTRT升降压架构完全规避了切换损耗，这种灵活性尤其适合汽车24V->中压链和各类便携多场景设计。

升降压无桥二合一设计，适配所有电池和总线电压：
无需在BOM中混用两套驱动方案，SC4541SKTRT电路可适用于从3V单节锂电至24V车载装置的各种供电场景。尤其适合汽车、工业及多种后备LED系统的灵活供电。
极大简化外围电路，10余元件完成完整驱动方案：
内部集成功率开关和肖特基续流管，外部仅需极少贴片电容和1颗功率电感。2MHz开关频率允许设计选用小型表贴元件，进一步压缩PCB占板面积。
200mA输出驱动能力 + 25V输出电压，灵活适配多种LED应用：
200mA可同时驱动3～6颗高亮白光LED或更多小功率灯珠，25V输出电压支持以单锂电输入驱动多串照明阵列或高光通量的植物/车用照明模块。
恒流+PWM调光 + -40℃~85℃宽温，车规级性能和可靠性：
芯片具有恒定电流控制功能，PWM调光使亮度可在极低占空比下无频闪调整。宽温范围适应汽车封闭环境、户外强光照射和其他高可靠性要求的苛刻应用。
六、典型应用场景
车载仪表、中控背光、氛围灯驱动：兼容12V/24V系统，宽温和耐压特性降低环境失效风险。
智能手机/平板/GPS导航等LCD屏幕背光：单节锂电供电，升压高效驱动背光，宽输入电压范围延长电池工作时间。
可穿戴/便携照明装置：高亮度头灯、露营灯、多功能移动照明，小封装为超薄设计减压。
工业HMI/设备操作面板指示灯：支持2.9~22V宽压供电，可直连中央控制盒的辅助电源等。
